Test y ejecución del programa
17.1 Gráficos
17
512
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013

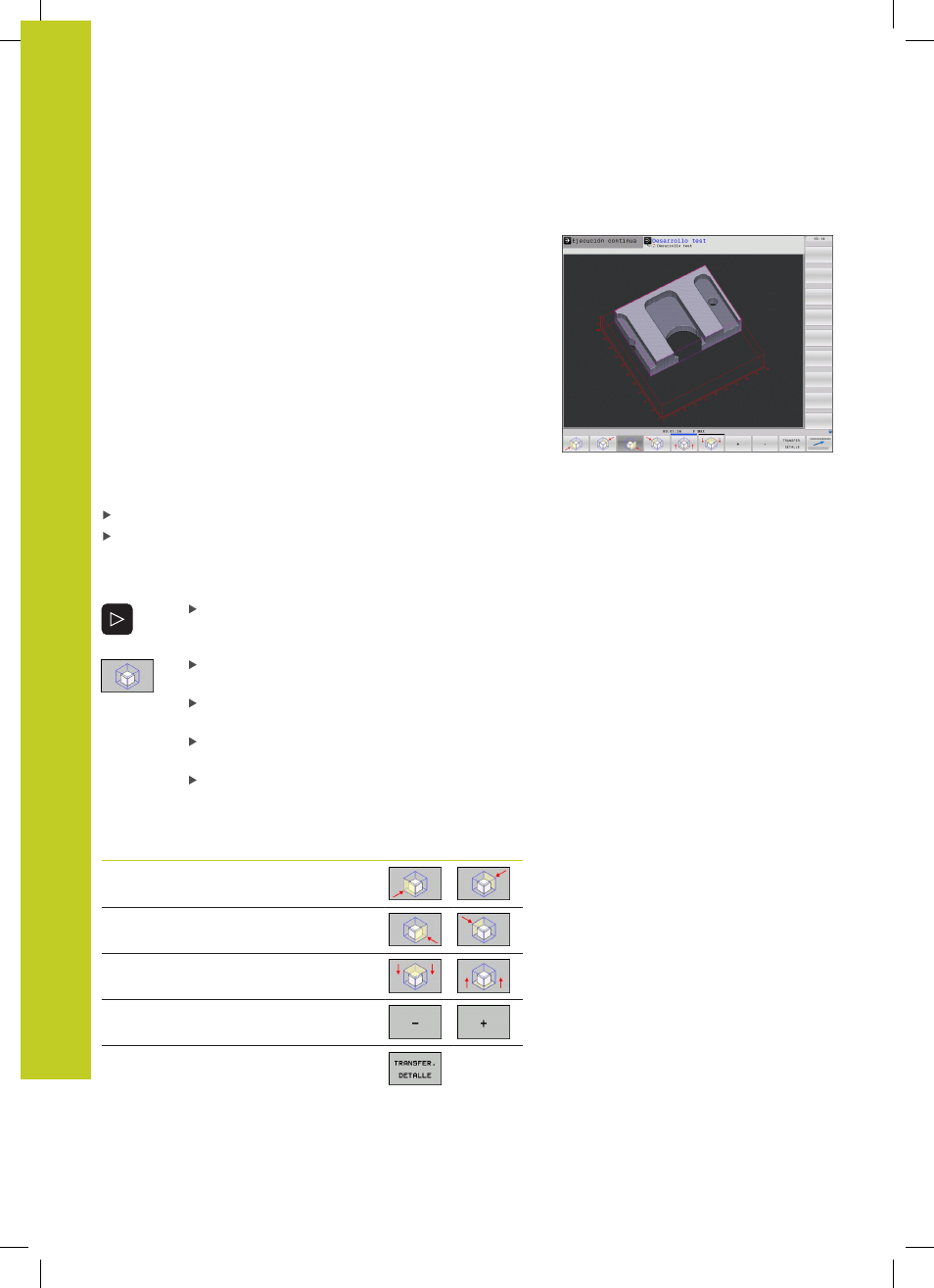

Ampliación de sección
Es posible modificar el corte en el modo de funcionamiento test de
programa y durante la ejecución del mismo, en todas las vistas.
Para ello debe estar parada la simulación gráfica o la ejecución del
programa. La ampliación de una sección actua siempre en todos
los modos de representación.
Modificar la ampliación de la sección
Veáse las softkeys en la tabla
Si es preciso se para la simulación gráfica
Conmutar la barra de softkeys en el modo de funcionamiento
test de programa o durante su funcionamiento, hasta que
aparezca la softkey de selección para la ampliación de la
sección.
Conmutar la carátula de softkeys hasta que
aparece la softkey de selección con funciones para
aumentar la sección
Seleccionar las funciones para el aumento de la
sección
Seleccionar el lado de la pieza con la softkey (ver
tabla de abajo)
Reducir o ampliar la pieza en bruto: Mantener
pulsada la softkey „–“ o „+“
Reiniciar el test del programa o la ejecución del
mismo con la softkey START (RESET + START
reproduce de nuevo la pieza en bruto original)
Función Softkeys
Seleccionar la parte izq./dcha. de la pieza
Seleccionar la parte posterior/frontal
Seleccionar la parte superior/inferior
Desplazar la superficie de la sección para
ampliar o reducir la pieza
Aceptar la sección
