Programación: Programar contornos
6.5
Movimientos de trayectoria – Coordenadas polares
6
212
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
Programación de una hélice
Se introducen el sentido de giro y el ángulo total
G91
H en incremental con el mismo signo, ya que de lo
contrario la hta. puede desplazarse en una trayectoria
errónea.
El ángulo completo
G91 H puede tener un valor de
99.999,9999° a +99 999,9999°.
Ángulo en coordenadas polares: introducir el
ángulo total en incremental, según el cual se
desplaza la herramienta sobre la hélice.
Después
de introducir el ángulo se selecciona el eje de
la herramienta con las teclas de los ejes.
Introducir las
coordenadas para la altura de la
hélice en incremental
Programar la corrección del radio según la tabla

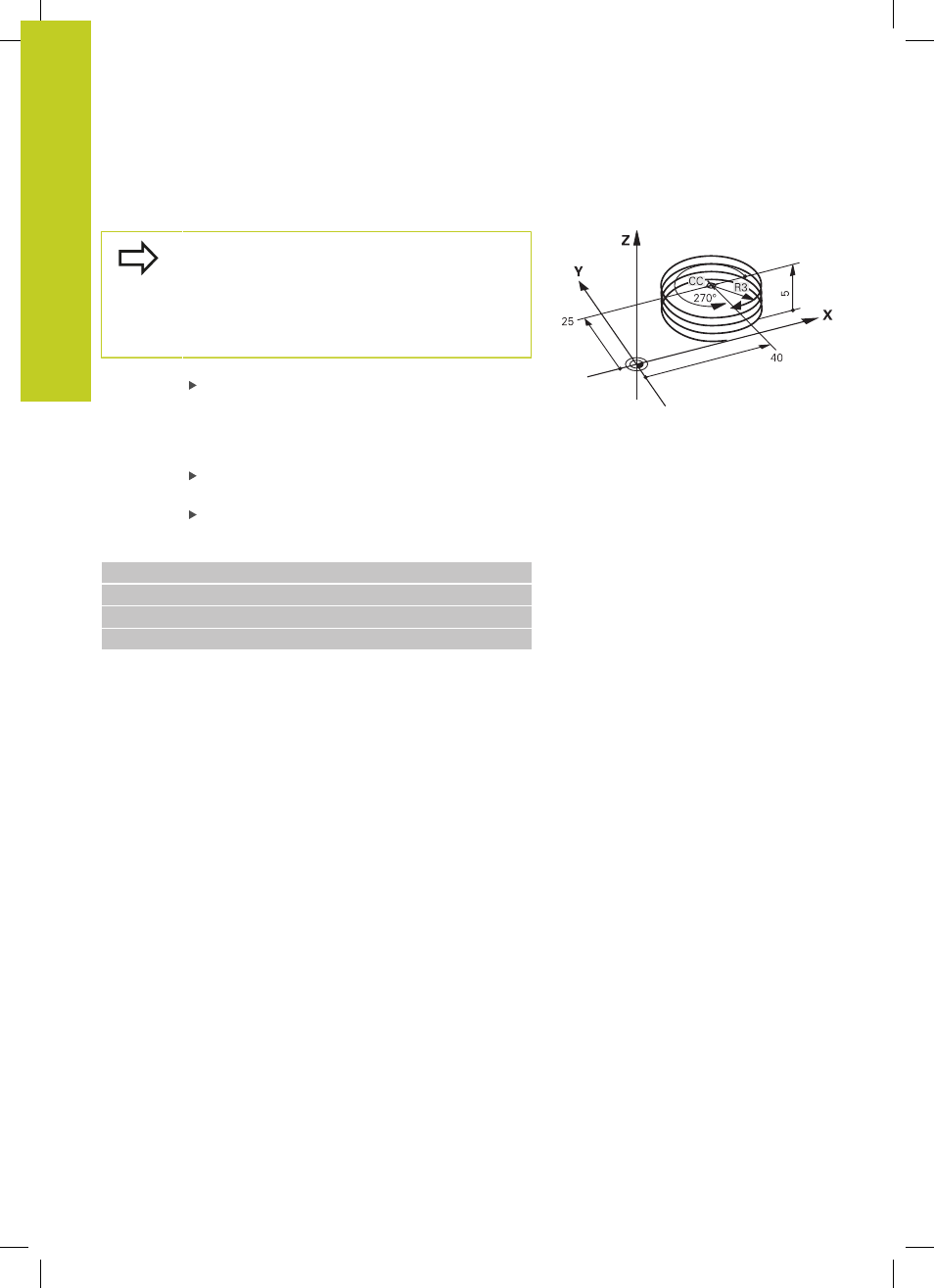

Ejemplo de frases NC: Rosca M6 x 1 mm con 5 pasos
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 *
