Programación: Mecanizado multieje
12.3 Fresado frontal en el plano inclinado (Opción de software 2)
12
392
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
12.3 Fresado frontal en el plano inclinado
(Opción de software 2)
Función
En relación con las nuevas funciones
PLANE y M128 se puede
realizar un fresado en frontal en un plano de mecanizado
inclinado. Para ello se dispone de dos posibilidades de definición:
Fresado frontal mediante desplazamiento incremental de un eje
basculante
Fresado frontal mediante vectores normales
El fresado frontal en el plano inclinado solo funciona
con fresa radial. Con cabezales / mesas basculantes
de 45º se puede definir el ángulo de fresado también
como ángulo espacial. Utilizar para ello la .ver
"FUNCTION TCPM (Opción de software 2)".

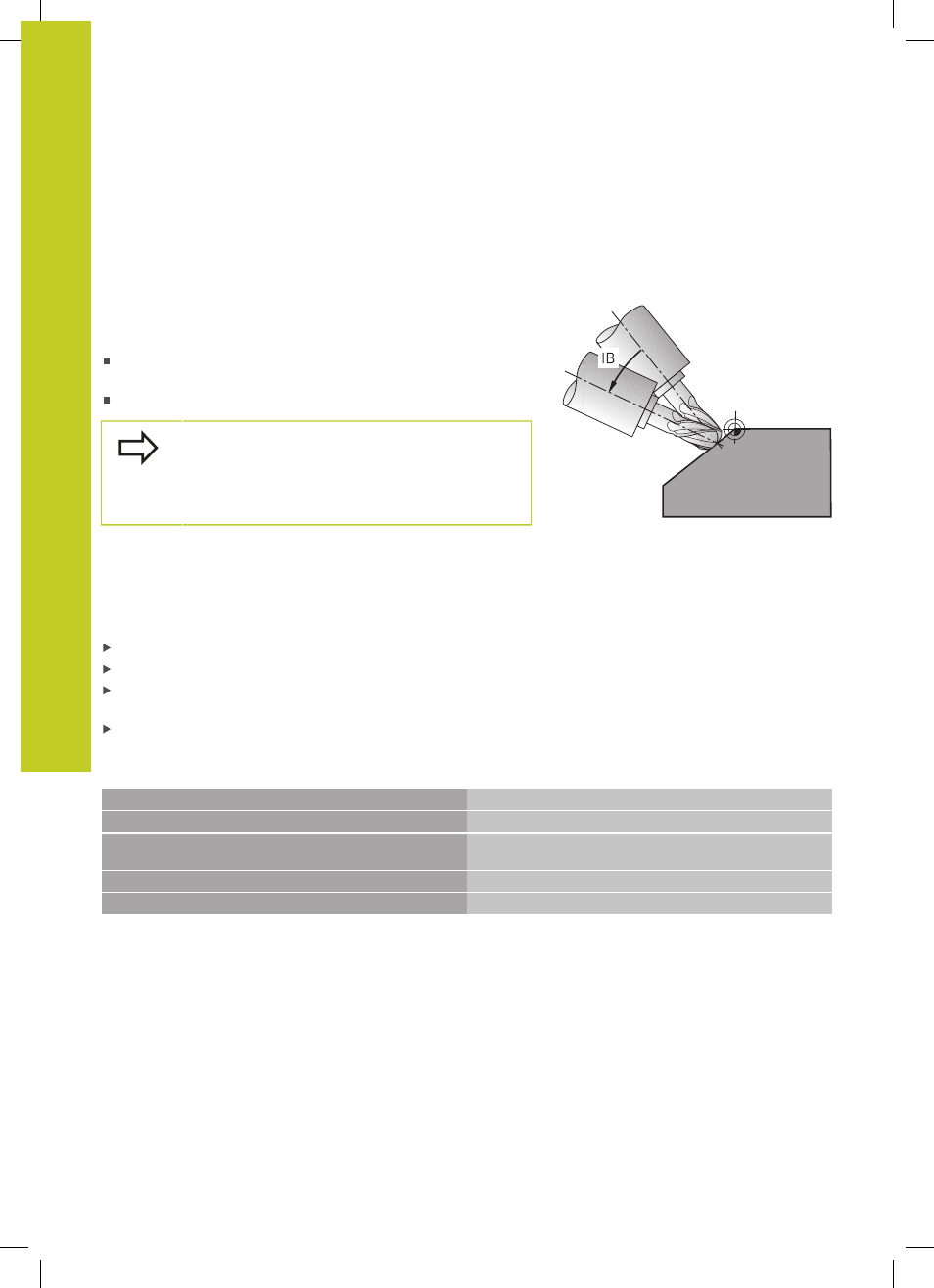

Fresado frontal mediante desplazamiento incremental
de un eje rotativo
Retirar la herramienta
Activar M128
Definir una función PLANE cualquiera, teniendo en cuenta el
comportamiento del posicionamiento
Mediante una frase de recta desplazar de forma incremental el
ángulo frontal deseado en el eje correspondiente
Ejemplo de frases NC
...
N12 G00 G40 Z+50 M128 *
Posicionar a la altura de seguridad, activar M128
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50
F900 *
Definir y activar la función PLANE
N14 G01 G91 F1000 B-17 * Ajustar ángulo de fresado
... Definir el mecanizado en el plano inclinado
