Programación: Mecanizado multieje
12.2 La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12
378
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
Frase NC
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....
Abreviaturas utilizadas:
PROJECTED
Ingl. projected = proyectado
PROPR
principle plane: Plano principal
PROMIN
minor plane: Plano secundario
PROMIN
Ingl. rotation: Rotación
Definir el plano de mecanizado mediante ángulo de
Euler: PLANE EULER
Aplicación
Los ángulos de Euler definen un plano de mecanizado en función
de hasta tres
giros sobre el sistema de coordenadas inclinado
respectivamente
. Los tres ángulos de Euler fueron definidos por el
matemático suizo Euler. Trasladados al sistema de coordenadas de
la máquina se generan los siguientes significados:

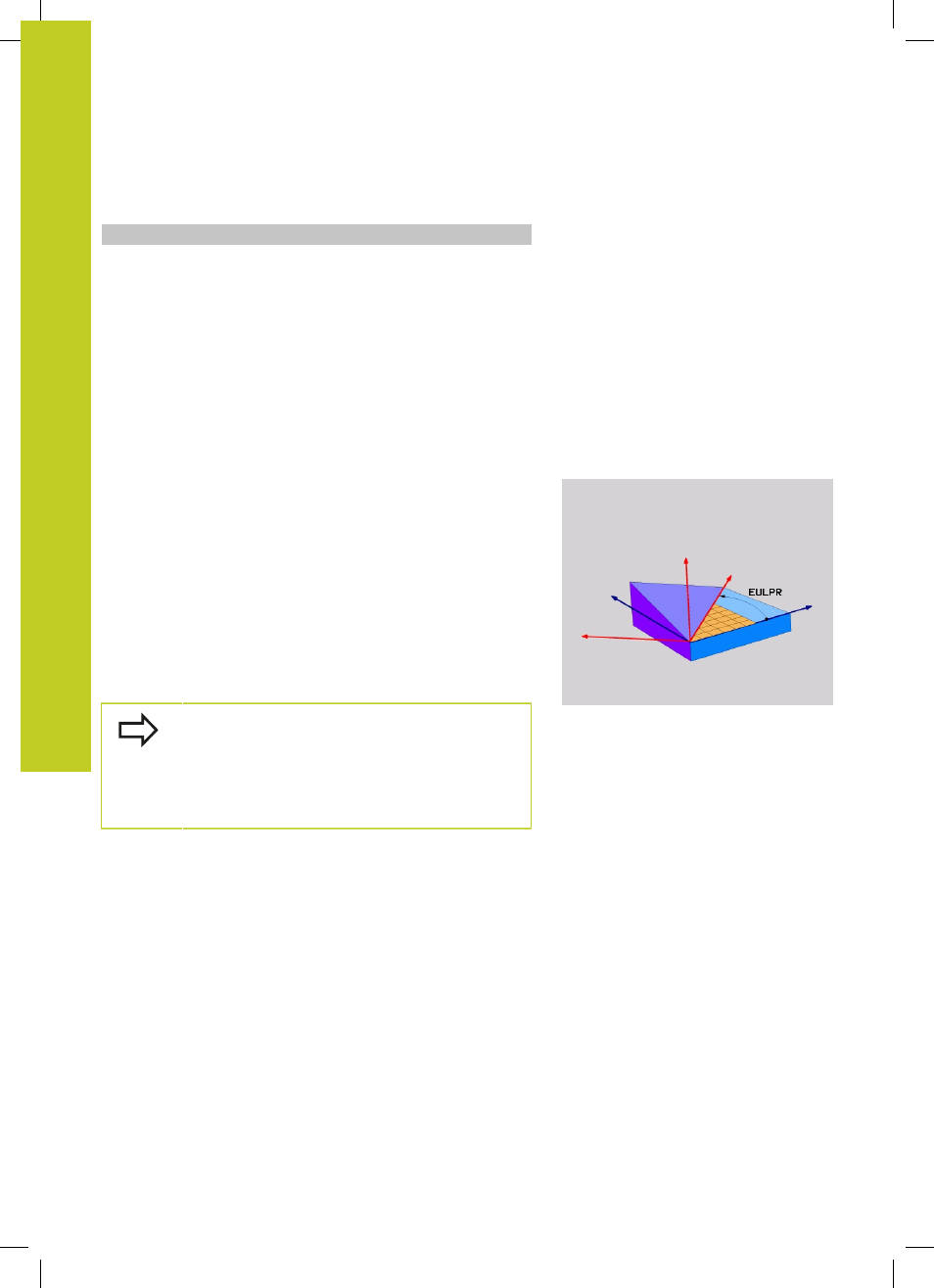

Angulo de precisión:
EULPR
Giro del sistema de coordenadas sobre
el eje Z
Ángulo de nutación:
EULNU
Giro del sistema de coordendas sobre el
eje X rotado por el ángulo de precisión
Angulo de rotación:
EULROT
Giro del plano de mecanizado inclinado
sobre el eje Z inclinado
Antes de la programación deberá tenerse en
cuenta
Descripción de parámetros para el comportamiento
de la posición: ver "Determinar el comportamiento
de posicionamiento de la función PLANE",
Página 387.
