Primeros pasos con el TNC 640
1.3 Programar la primera pieza
1
54
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
Elaboración de un programa de ciclos

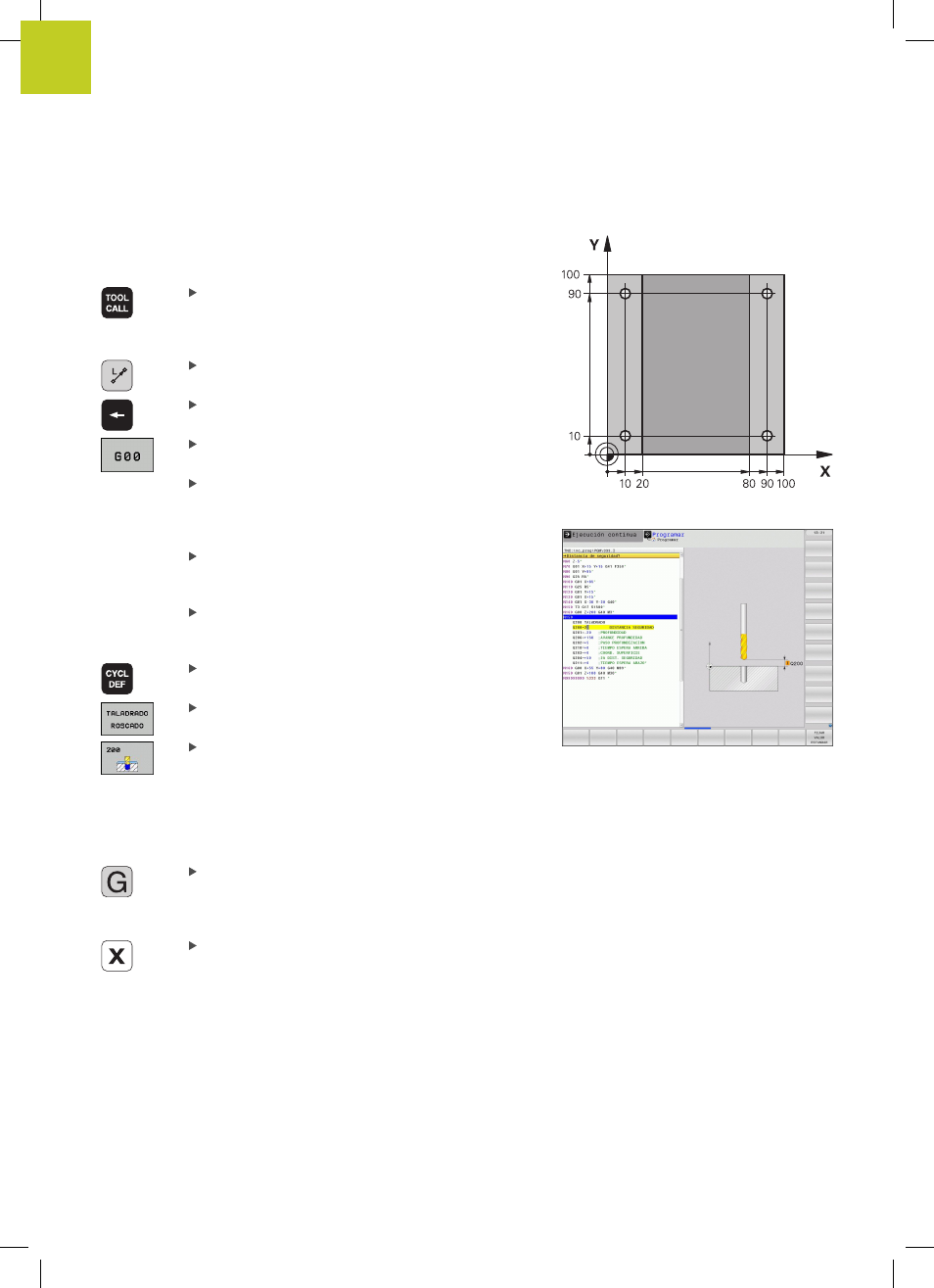

Los taladros mostrados en la imagen a la derecha (profundidad
20 mm) se deben realizar con un ciclo de taladro estándar. La
definición de la pieza en bruto ya está creada.
Llamar a la herramienta: Introducir los datos
de herramienta. Confirmar los datos cada vez
con la tecla ENT, NO OLVIDAR EL EJE DE
HERRAMIENTA.
Pulsar la tecla L para abrir una frase de programa
de un movimiento en recta
Con la tecla de flecha cambiar hacia la izquierda al
campo de introducción para las funciones G.
Seleccionar la softkey G0 para un desplazamiento
en marcha rápida
Retirar la herramienta: Pulsar la tecla de eje
naranja Z, para retirar en el eje de la herramienta,e
introducir el valor para la posición que se debe
buscar, p. ej. 250. Confirmar con la tecla ENT
Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla ENT: corrección de radio sin
activar
Confirmar la función auxiliar M? con la tecla
END: El TNC memoriza la frase de desplazamiento
introducida
Llamar el menú Ciclos
Mostrar ciclos de taladro
Seleccionar el ciclo de taladro estándar 200: el
TNC inicia el diálogo para la definición del ciclo.
Introducir paso a paso los parámetros solicitados
por el TNC, confirmar la introducción cada vez
con la tecla ENT. En la ventana a la derecha, el
TNC muestra un gráfico con el parámetro de ciclo
correspondiente.
INTRODUCIR 0 para la aproximación a la primera
posición de taladro:
Introducir las coordenadas
de la posición de taladro, activar refrigerante y
husillo, llamar ciclo con
M99
INTRODUCIR 0 para la aproximación a las próximas
posiciones de taladro:
Introducir las coordenadas
de las correspondientes posiciones de taladro,
llamar ciclo con
M99
