Movimientos de trayectoria - coordenadas cartesianas 6.4
6
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
199

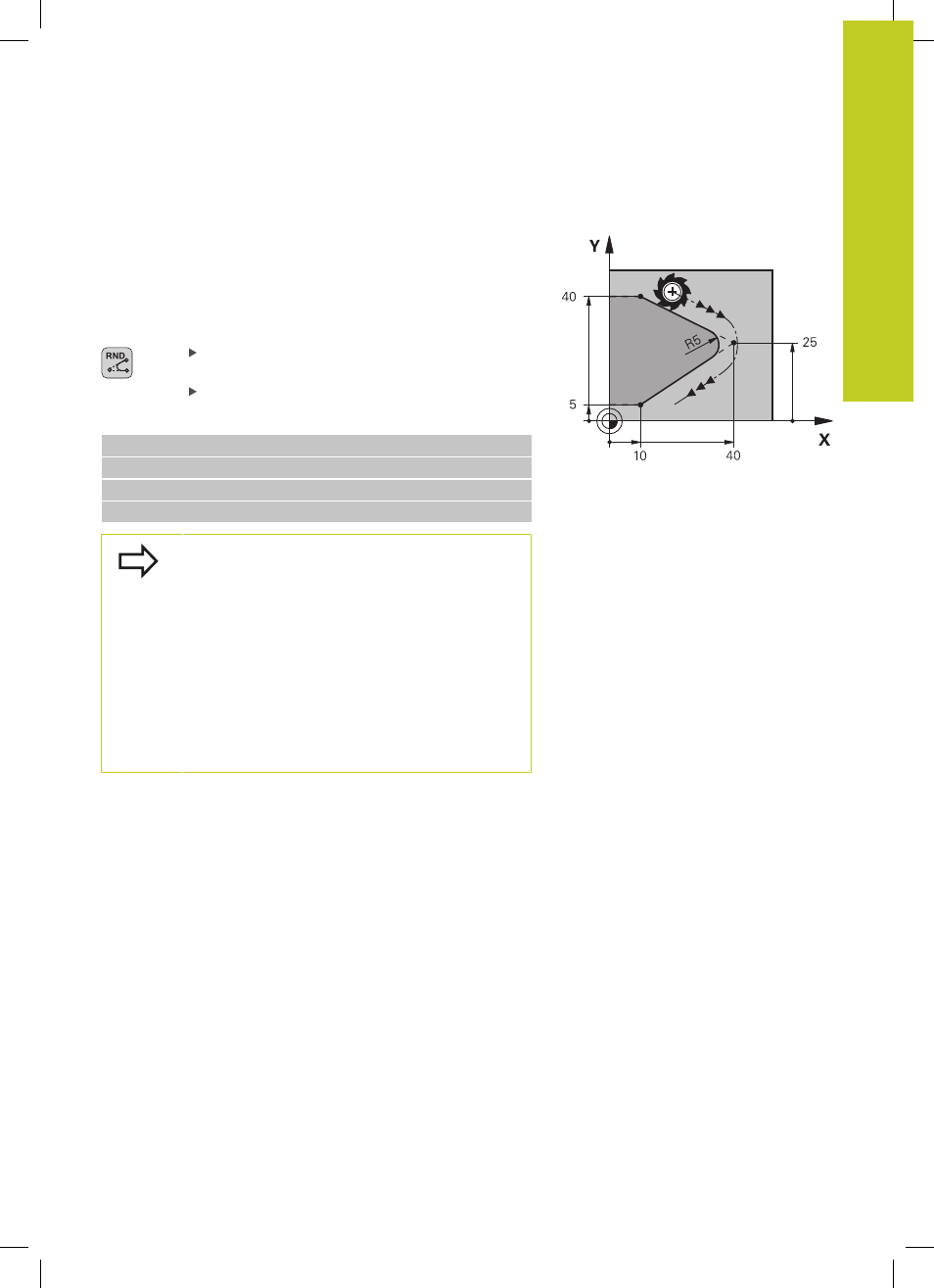

Redondeo de esquinasG25
La función
G25 redondea esquinas del contorno.
La herramienta se desplaza según una trayectoria circular, que se
une tangencialmente tanto a la trayectoria anterior del contorno
como a la posterior.
El radio de redondeo debe poder realizarse con la herramienta
llamada.
Radio de redondeo: radio del arco, en caso
necesario:
Avance F (actúa sólo en una frase G25)
Ejemplo de frases NC
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Las trayectorias anterior y posterior del contorno
deben contener las dos coordenadas del plano
en el cual se ejecuta el redondeo de esquinas.
Cuando se mecaniza el contorno sin corrección del
radio de la herramienta, deben programarse ambas
coordenadas del plano de mecanizado.
El punto de la esquina no se mecaniza.
Un avance programado en la frase
G25 solo actúa
en dicha frase
G25. Después, vuelve a ser válido el
avance programado antes de la frase
G25.
Una frase G25 se puede utilizar también para la
aproximación suave sobre el contorno
