Corrección de la herramienta 5.3
5
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
183
5.3 Corrección de la herramienta
Introducción
El TNC corrige la trayectoria según el valor de corrección para la
longitud de la herramienta en el eje del cabezal y según el radio de
la herramienta en el plano de mecanizado.
Si se elabora el programa de mecanizado directamente en el TNC,
la corrección del radio de la herramienta solo actúa en el plano de
mecanizado. Para ello el TNC tiene en cuenta hasta un total de
cinco ejes incluidos los ejes giratorios.

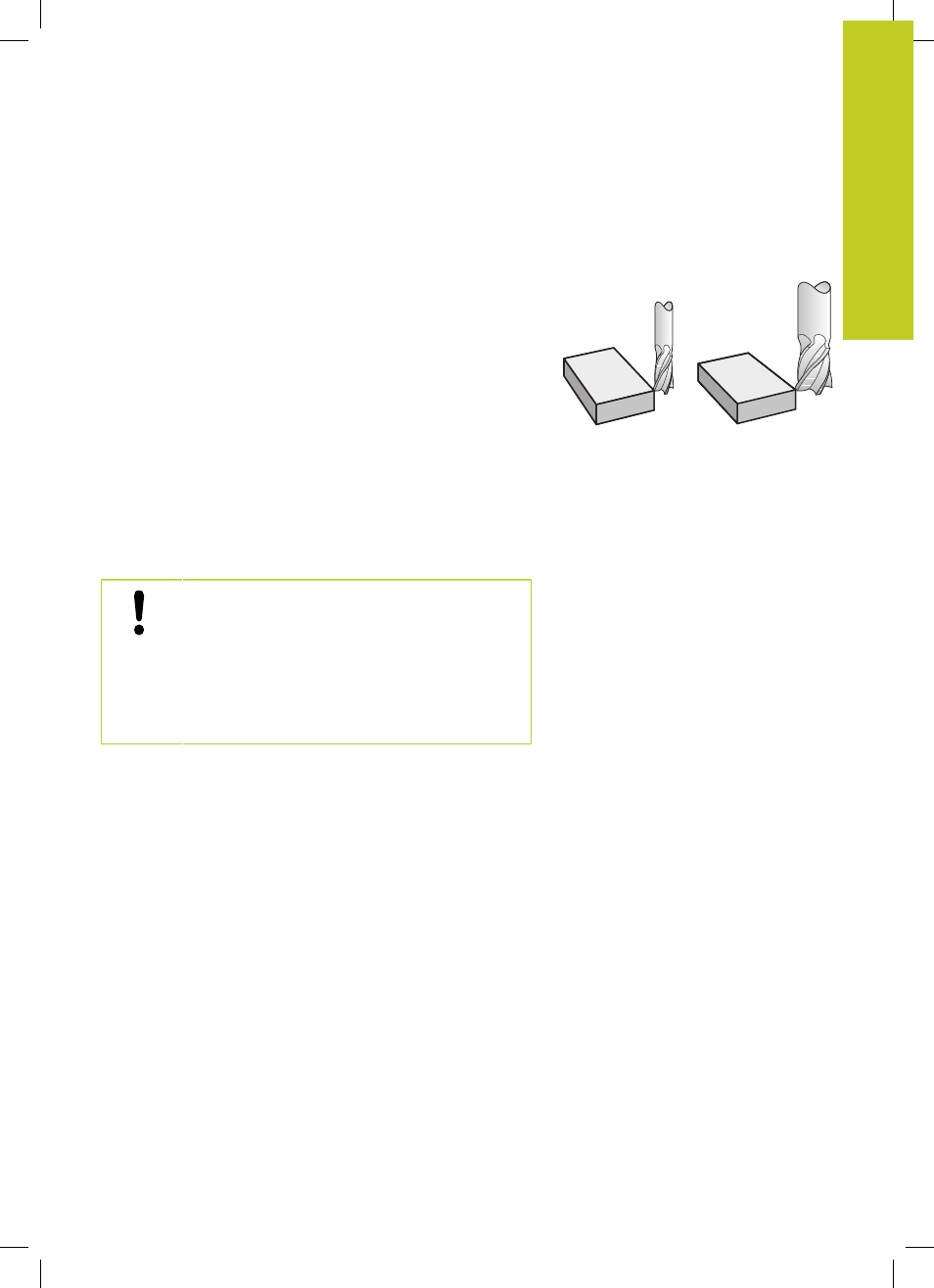

Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta actua en cuanto
se llama a la herramienta. Se elimina nada más llamar a una
herramienta con longitud L=0.
¡Atención: Peligro de colisión!
Si se elimina una corrección de longitud con valor
positivo con
T 0, disminuye la distancia entre la
herramienta y la pieza.
Después del acceso a una herramienta
T, se
modifica la trayectoria programada de la herramienta
en el eje del cabezal según la diferencia de
longitudes entre la herramienta anterior y la nueva.
En la corrección de la longitud se tienen en cuenta los valores delta
tanto de la frase
T, como de la tabla de herramientas.
Valor de corrección =
L + DL
TOOL CALL
+
DL
TAB
con
L: Longitud L de la hta. de frase G99 o tabla de
herramientas.
DL
TOOL CALL
: Sobremedida
DL para la longitud de una frase T 0
DL
TAB
: Sobremedida DL para la longitud de la tabla de
herramientas
