Programación: Programar contornos
6.4 Movimientos de trayectoria - coordenadas cartesianas
6
200
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013

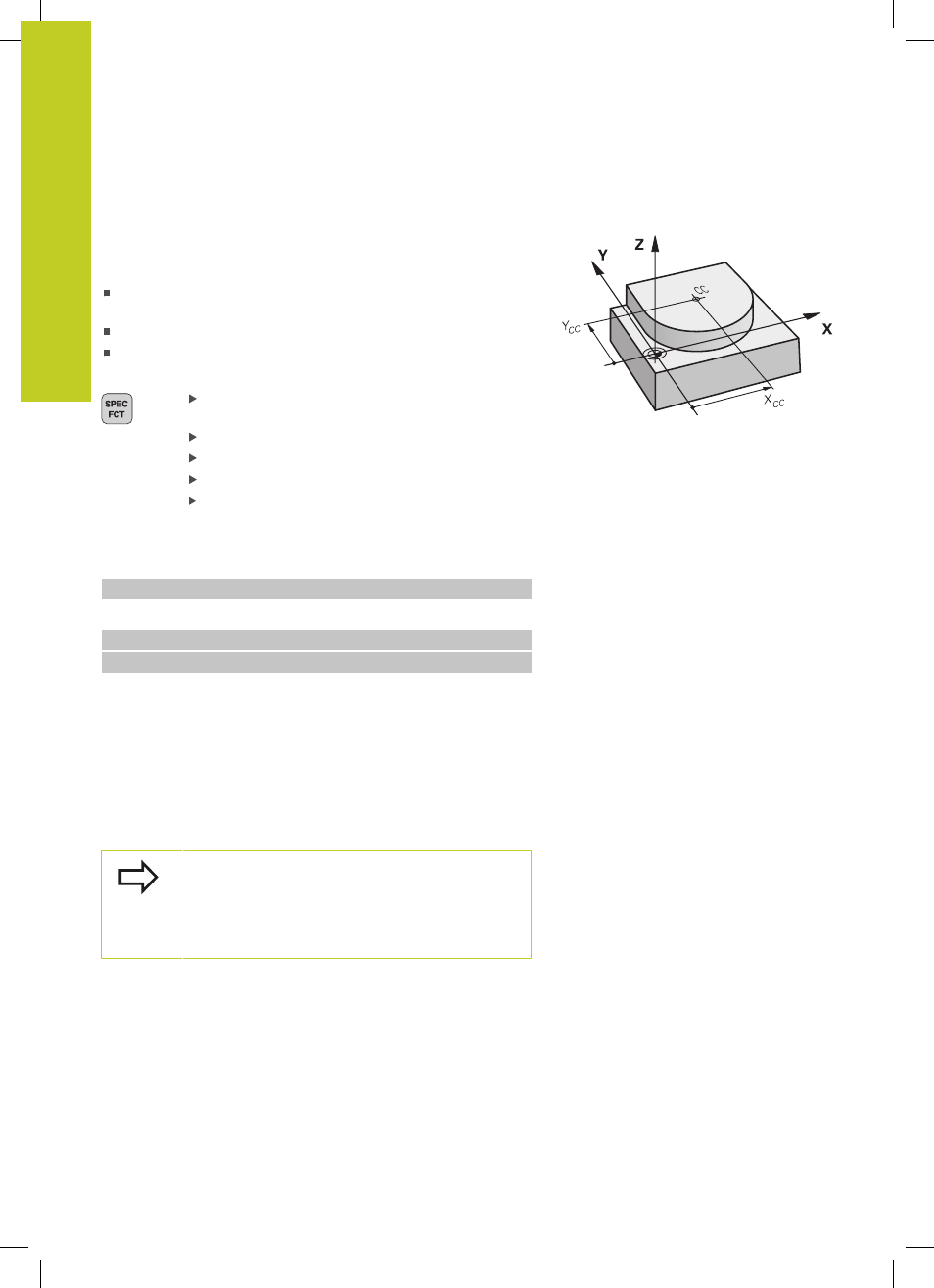

Punto central del círculo I, J
El punto central del círculo corresponde a las trayectorias
circulares, que se programan con las funciones
G02, G03 o G05.
Para ello,
se introducen las coordenadas cartesianas del punto central del
círculo en el plano de mecanizado o
aceptar la última posición programada o
se aceptan las coordenadas con la tecla „ACEPTAR
POSICIONES REALES“
Programar el punto central del círculo: pulsar la
tecla SPEC FCT
Seleccionar la softkey PROGRAMA FUNCIONES
Seleccionar la softkey DIN/ISO
Seleccionar la softkey I o J
Introducir las coordenadas para el punto central
del círculo o para aceptar la última posición
programada:
G29
Ejemplo de frases NC
N50 I+25 J+25 *
o
N10 G00 G40 X+25 Y+25 *
N20 G29*
Las líneas 10 y 11 del programa no se refieren a la figura.
Validez
El punto central del círculo queda determinado hasta que se
programa un nuevo punto central del círculo.
Introducir el punto central del círculo en incremental
Una coordenada introducida en incremental en el punto central del
círculo se refiere siempre a la última posición programada de la
herramienta.
Con CC se identifica una posición como centro
del círculo: La herramienta no se desplaza a dicha
posición.
El centro del círculo es a la vez polo de las
coordenadas polares.
