Procesar datos DXF (Opción de software) 7.1
7
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
227

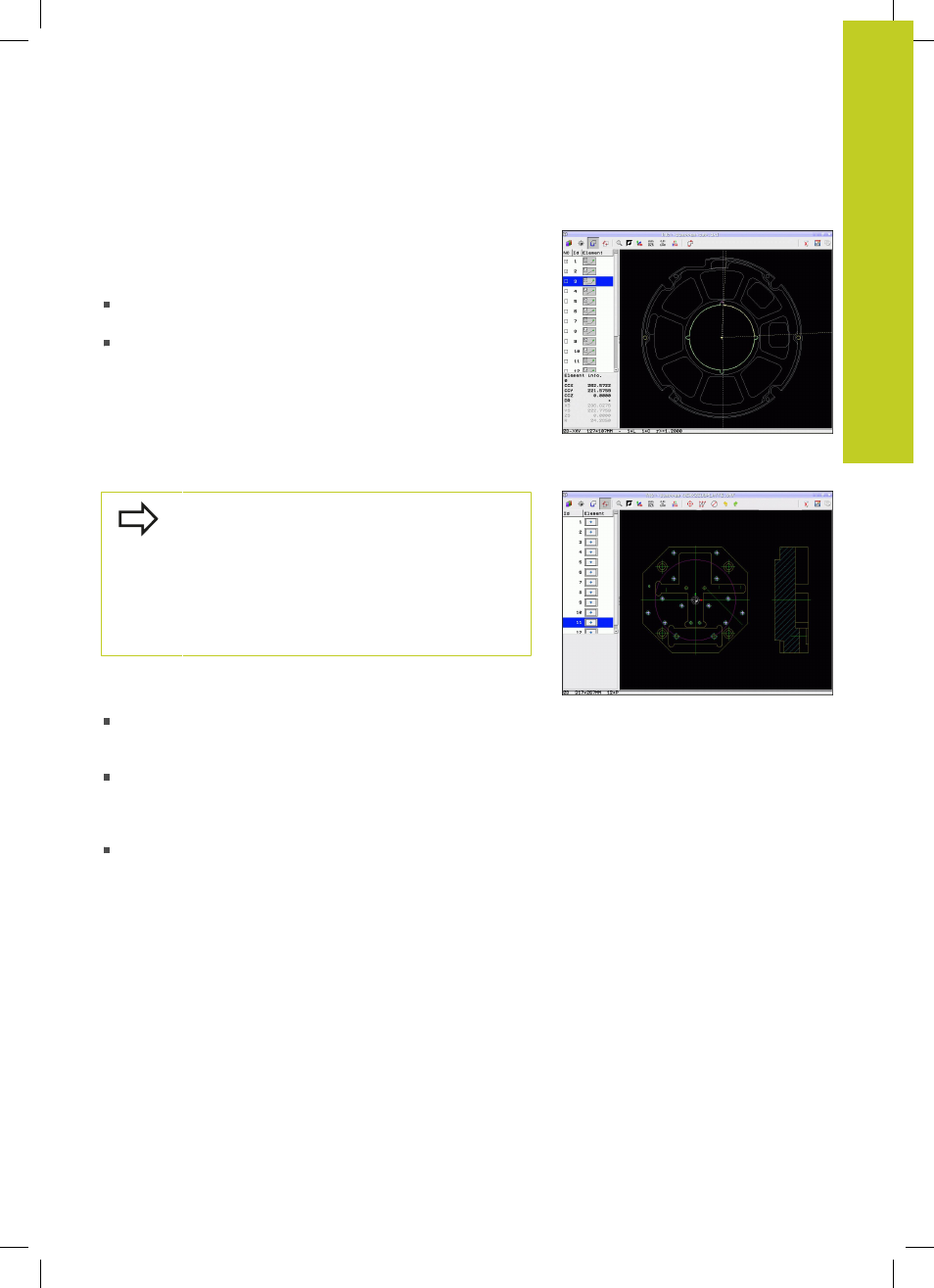

Información del elemento
El TNC visualiza en la parte inferior izquierda de la pantalla
diferentes informaciones referentes al elemento del contorno
seleccionado por última vez en la ventana izquierda o derecha
mediante un clic de ratón.
Punto final de las rectas y, adicionalmente, el punto inicial de las
rectas desactivado
Círculo, arco de círculo, punto central del círculo, punto final del
círculo y sentido de giro. Adicionalmente desactivado el punto
inicial y el radio del círculo
Seleccionar y memorizar posiciones de mecanizado
A fin de seleccionar posiciones de mecanizado, debe
utilizar el ratón táctil en el teclado TNC o un ratón
acoplado a un aparato USB.
Si las posiciones a seleccionar están muy cerca entre
ellas, utilizar la función de zoom.
Si es necesario, seleccionar el ajuste básico de
tal manera que el TNC muestre trayectorias de
herramienta, ver "Ajustes básicos", Página 218.
Para seleccionar posiciones de mecanizado, se puede elegir entre
tres posibilidades:
Selección individual: La posición de mecanizado deseada se
selecciona mediante clics con el ratón.(ver "Selección individual",
Página 228)
Selección rápida para posiciones de taladro mediante cuadro
de arrastre del ratón: Se seleccionan todas las posiciones de
taladro contenidas en el cuadro de arrastre del ratón.("Selección
rápida de posiciones de taladro en zona del ratón").
Selección rápida para posiciones de taladro mediante
introducción del diámetro: Mediante la introducción de un
diámetro de taladro se seleccionan todas las posiciones
de taladro, contenidas en el fichero DXF, que tengan dicho
diámetro. ("Selección rápida de posiciones de taladro mediante
cuadro de arrastre del ratón").
