9.2 Familias de funciones – Parámetros Q
en vez de valores numéricos
Aplicación
Con la función paramétrica Q
D0: ASIGNACION a los parámetros Q
se les puede asignar valores numéricos. Entonces en el programa
de mecanizado se fija un parámetro Q en vez de un valor numérico.
Ejemplo de frases NC
N150 D00 Q10 P01 +25 * Asignación
...
Q10 tiene el valor 25
N250 G00 X +Q10 * corresponde a G00 X +25
Con las familias de funciones se programan p. ej. como parámetros
Q las dimensiones de una pieza.
Para la programación de los distintos tipos de funciones, se
le asigna a cada uno de estos parámetros un valor numérico
correspondiente.

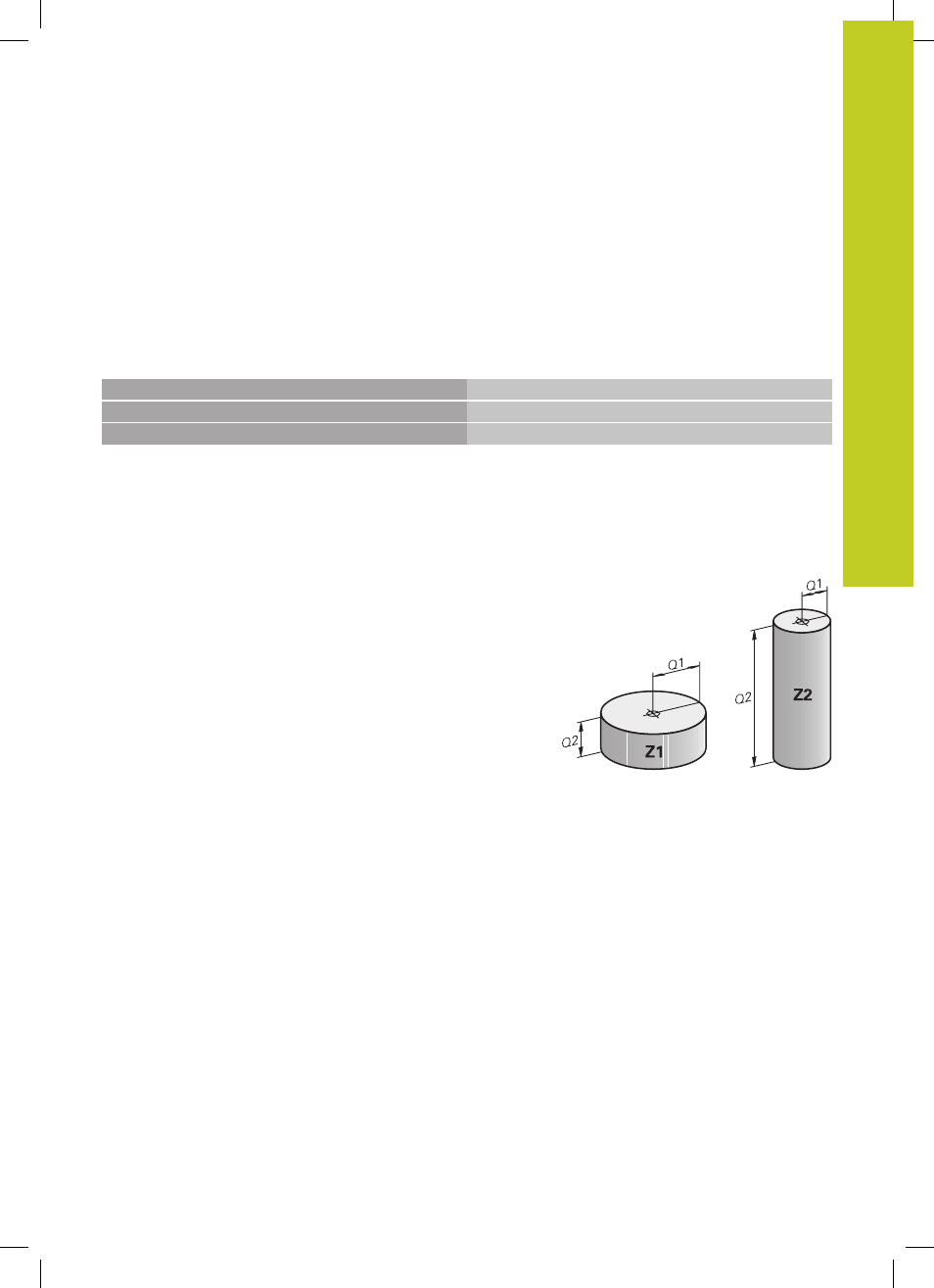

Ejemplo: Cilindro con parámetros Q
Radio del cilindro: R = Q1
Altura del cilindro: H = Q2
Cilindro Z1: Q1 = +30
Q2 = +10
Cilindro Z2: Q1 = +10
Q2 = +50
