HEIDENHAIN iTNC 530
83

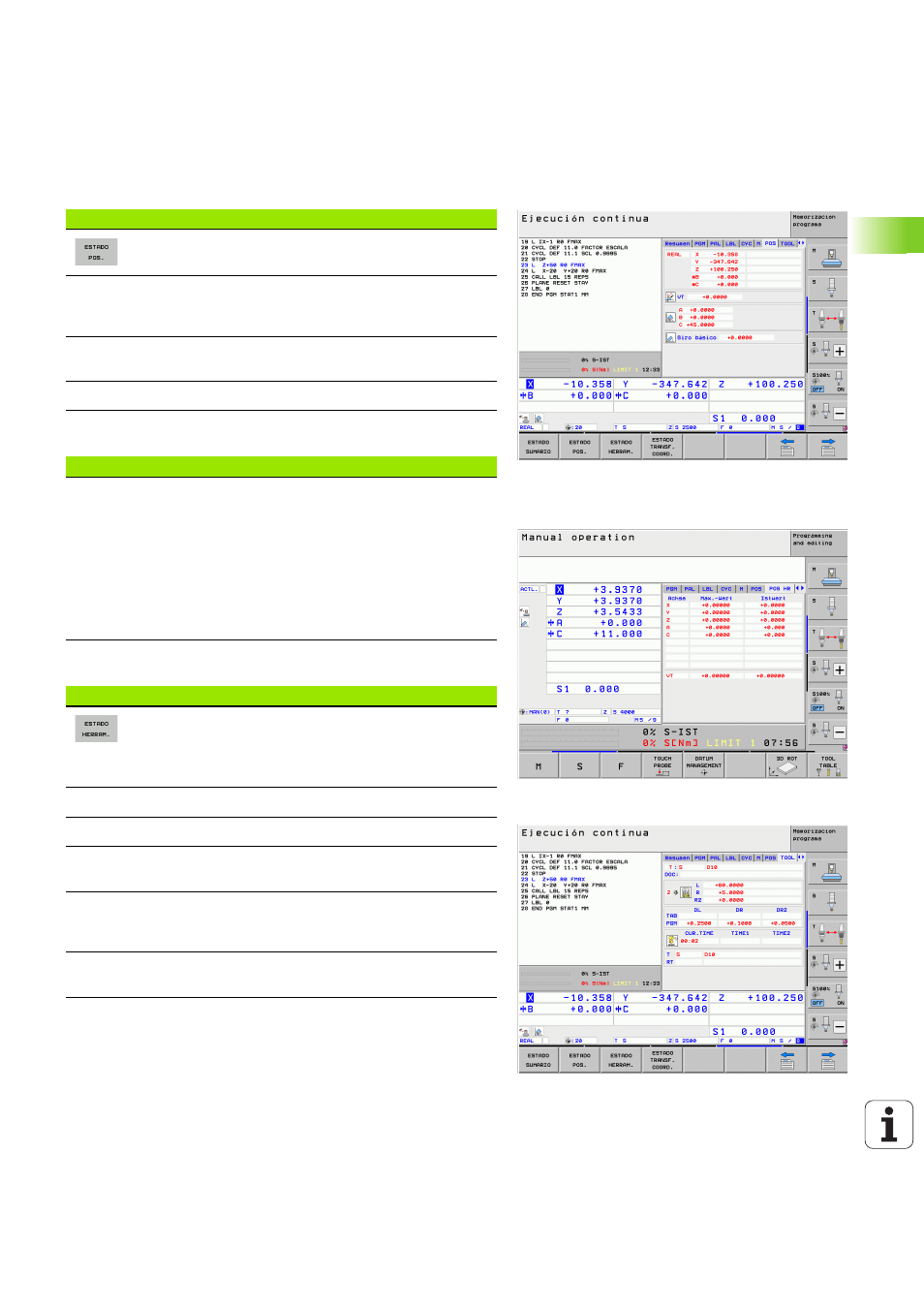

2.4 V
isualización de estado
Posiciones y coordenadas (solapa POS)
Información para la superposición del volante (Pestaña POS HR)
Información acerca de las herramientas (pestaña TOOL)
Softkey Significado
Tipo de visualización de posiciones, p.ej.
posición real
Valor recorrido en dirección virtual del eje VT
(sólo con la opción de software Ajustes
globales de programa)
Ángulo de inclinación para el plano de
mecanizado
Ángulo del giro básico
Softkey Significado
No es posible la
selección directa
 Indicación Eje: visualización de todos los ejes
activos de la máquina (VT = eje virtual)
 Indicación Val. máx.:
Recorrido máximo admisible en el eje
correspondiente (definido con M118 o con
ajustes globales del programa)
 Indicación Valor real:
Valor real recorrido con superposición del
volante en el eje correspondiente
Softkey Significado
 Visualización T: nº y nombre de la
herramienta
 Visualización RT: nº y nombre de la hta.
gemela
Eje de la herramienta
Longitud y radios de la herramienta
Sobremedidas (valores delta) de la tabla de
herramientas (TAB) y del TOOL CALL (PGM)
Tiempo de vida, máximo tiempo de vida (TIME
1) y máximo tiempo de vida con TOOL CALL
(TIME 2)
Visualización de la herramienta activada y de la
(siguiente) herramienta gemela
