426
Programación: Mecanizado multieje
12.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
Parámetros de introducción

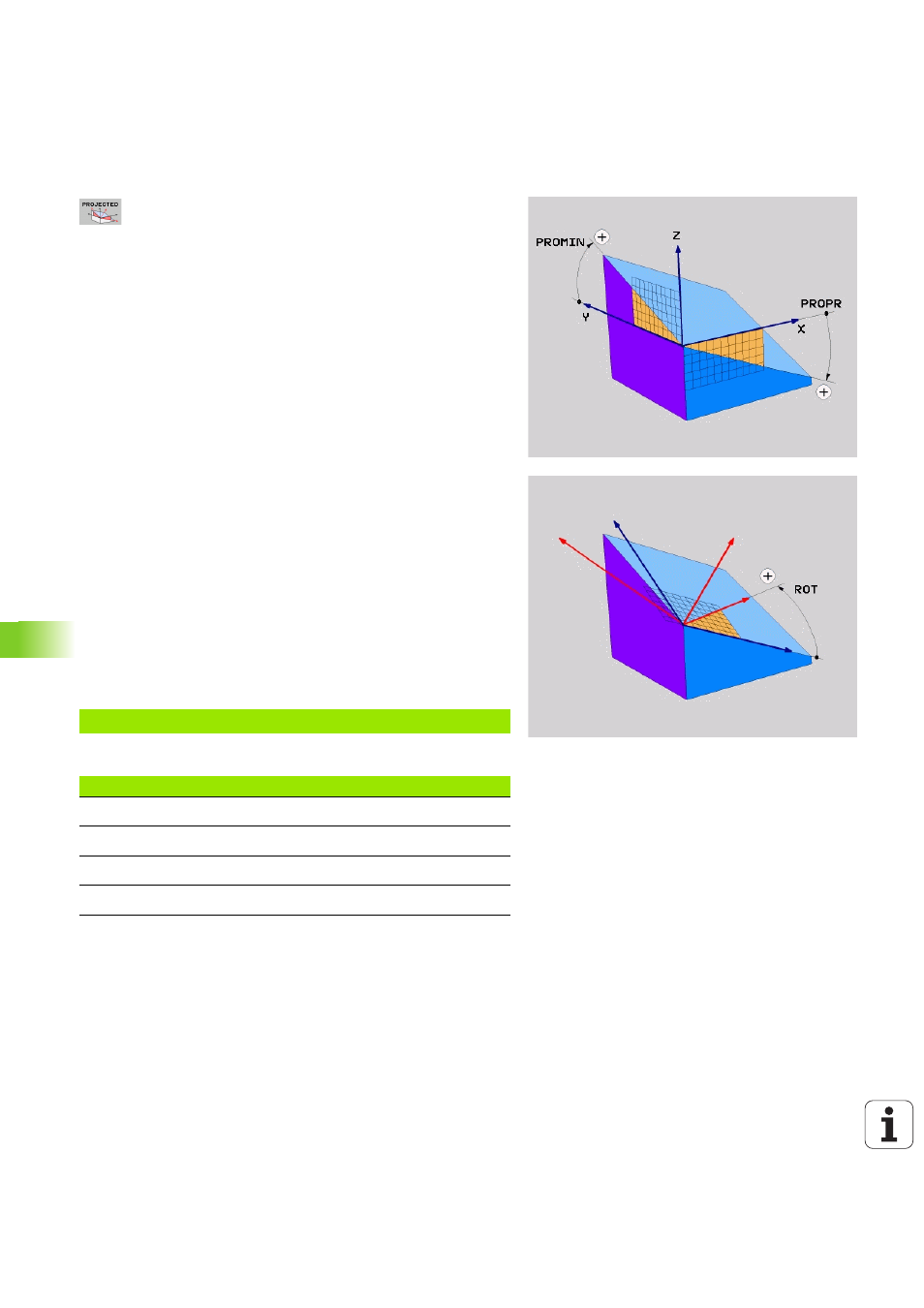

 ¿Ángulo proyec. en 1er. plano de coordenadas? :
ángulo proyectado del plano de mecanizado inclinado
en el 1er. plano de coordenadas del sistema de
coordenadas de la máquina (Z/X en el eje de la
herramienta Z, ver figura superior derecha). Rango de
introducción de -89.9999° a +89.9999°. El eje de 0°
es el eje principal del plano de mecanizado activo (X
con eje de herramienta Z, dirección positiva ver figura
superior derecha)
 ¿Ángulo proyec. en 2º plano de coordenadas? :
ángulo proyectado del plano de mecanizado inclinado
en el 2º plano de coordenadas del sistema de
coordenadas de la máquina (Y/Z en el eje de la
herramienta Z, ver figura superior derecha). Rango de
introducción de -89.9999° a +89.9999°. El eje de 0°
es el eje transversal del plano de mecanizado activo
(Y con eje de herramienta Z)
 ¿Ángulo ROT del plano inclin.? : Giro del sistema de
coordenadas inclinado sobre el eje de herramienta
inclinado (corresponde de forma análoga a una
rotación con el ciclo 10 GIRO). Con el ángulo de
rotación es posible determinar de forma sencilla la
dirección del eje principal del plano de mecanizado (X
con eje de herramienta Z, Z con eje de herramienta Y,
ver figura en el centro a la derecha. Rango de
introducción de 0° a +360°.
 Continuar con las propiedades de la posición Véase
“Determinar el comportamiento de posicionamiento
de la función PLANE” en pág. 436
Frase NC
Abreviaturas utilizadas
5 PLANE PROJECTED PROPR+24 PROMIN+24 ROT+30 .....
Abreviatura Significado
PROJECTED Ingl. projected = proyectado
PROPR pr
inciple plane: plano principal
PROMIN min or plane: eje transversal
ROT
Ingl. rotation: rotación
