HEIDENHAIN iTNC 530
427
12.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
Definir el plano de mecanizado mediante
ángulos de Euler: PLANE EULER
Aplicación
Los ángulos de Euler definen un plano de mecanizado en función de
hasta tres giros sobre el sistema de coordenadas inclinado
respectivamente
. Los tres ángulos de Euler fueron definidos por el
matemático suizo Euler. Trasladados al sistema de coordenadas de la
máquina se generan los siguientes significados:

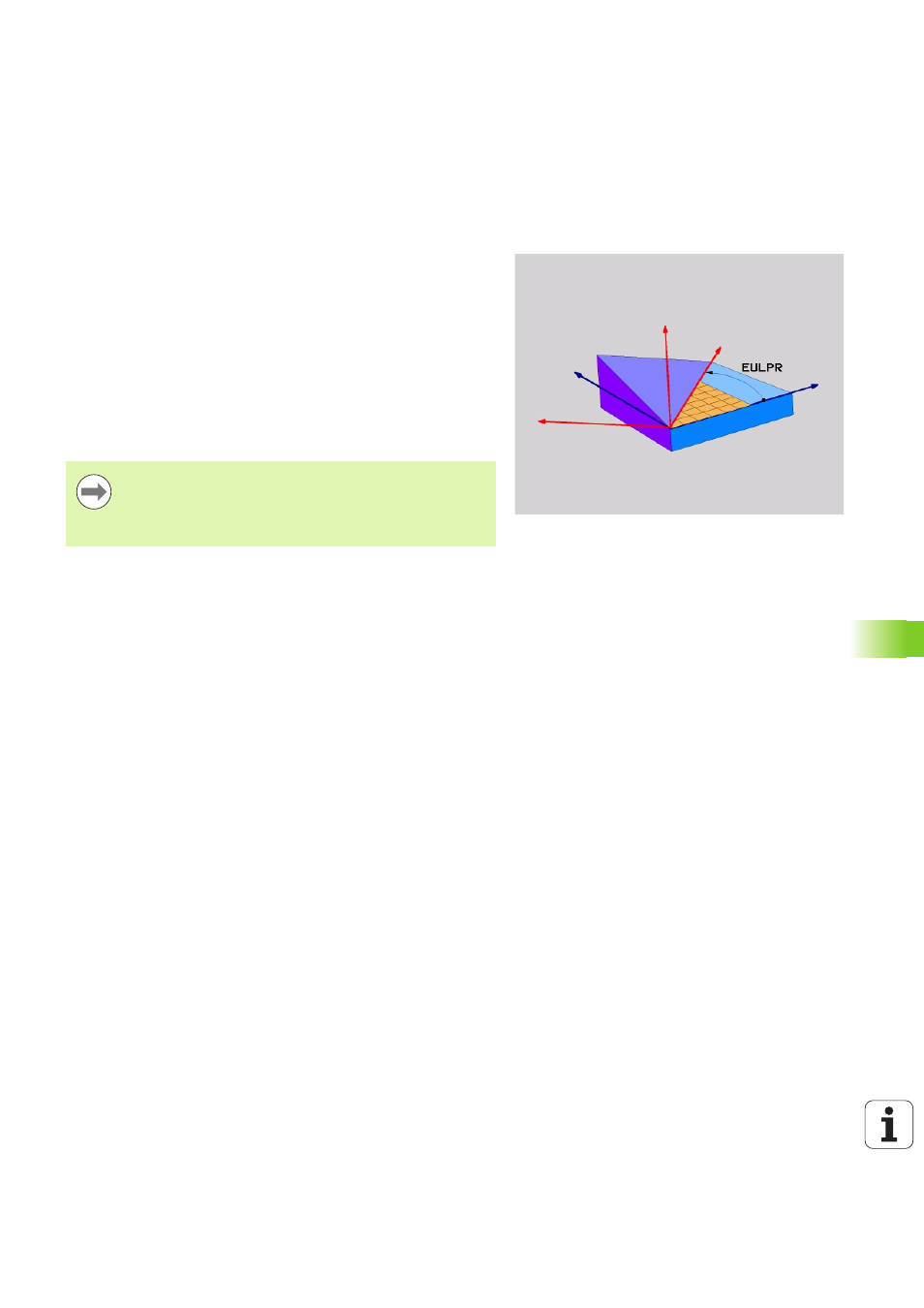

Ángulo de precisión
EULPR Giro del sistema de coordenadas sobre el eje Z
Ángulo de nutación
EULNU Giro del sistema de coordendas sobre el eje X
rotado por el ángulo de precisión
Ángulo de rotación
EULROT Giro del plano de mecanizado inclinado sobre el
eje Z inclinado
Antes de la programación deberá tenerse en cuenta
Descripción de parámetros para el comportamiento de la
posición: Véase "Determinar el comportamiento de
posicionamiento de la función PLANE" en pág. 436.
