ia 6.2 Nociones básicas sobre las
funciones de trayectoria
Programación del movimiento de la herramienta
para un mecanizado
Cuando se elabora un programa de mecanizado, se programan
sucesivamente las funciones para las diferentes trayectorias del
contorno de la pieza. Para ello se introducen las coordenadas de los
puntos finales de los elementos del contorno
indicadas en el plano.
Con la indicación de las coordenadas, los datos de la herramienta y la
corrección de radio, el TNC calcula el recorrido real de la herramienta.
El TNC desplaza simultáneamente todos los ejes de la máquina
programados en la frase del programa según un tipo de trayectoria.

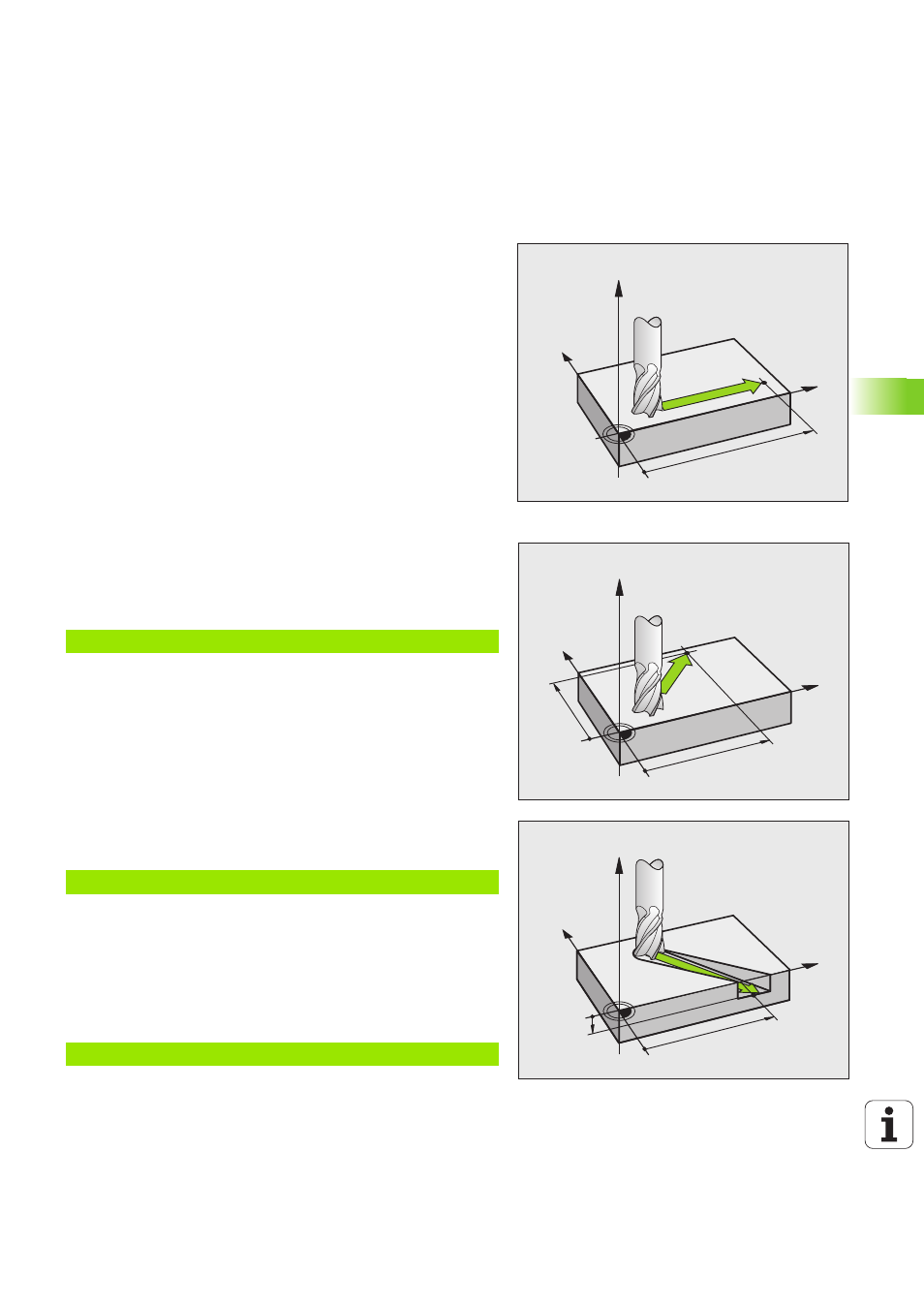

Movimientos paralelos a los ejes de la máquina
La frase del programa contiene la indicación de las coordenadas: el
TNC desplaza la herramienta paralela a los ejes de la máquina
programados.
Según el tipo de máquina, en la ejecución se desplaza o bien la
herramienta o la mesa de la máquina con la pieza fijada. La
programación de trayectorias se realiza como si fuese la herramienta
la que se desplaza.
Ejemplo:
La herramienta mantiene las coordenadas Y y Z y se desplaza a la
posición X=100. Véase figura.
Movimientos en los planos principales
La frase del programa contiene las indicaciones de las coordenadas: el
TNC desplaza la herramienta en el plano programado.
Ejemplo:
La herramienta mantiene la coordenada Z y se desplaza en el plano XY
a la posición X=70, Y=50. Véase figura
Movimiento tridimensional
La frase del programa contiene tres indicaciones de coordenadas: el
TNC desplaza la herramienta en el espacio a la posición programada.
Ejemplo:
X
Y
Z
100
N50 G00 X+100 *
N50 Número de bloque
G00 Función de trayectoria "recta en marcha rápida"
X+100
Coordenadas del punto final
X
Y
Z
70
50
N50 G00 X+70 Y+50 *
X
Y
Z
80
-10
N50 G01 X+80 Y+0 Z-10 *
