HEIDENHAIN iTNC 530
429
12.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
Definir el plano de mecanizado mediante dos
vectores: PLANE VECTOR
Aplicación
La definición de un plano de mecanizado mediante dos vectores
puede utilizarse si su sistema CAD puede calcular el vector base y el
vector normal del plano de mecanizado inclinado. No es necesaria una
introducción normalizada. El TNC calcula la normalización
internamente, para que los valores entre -99,999999 y +99,999999 se
puedan introducir.

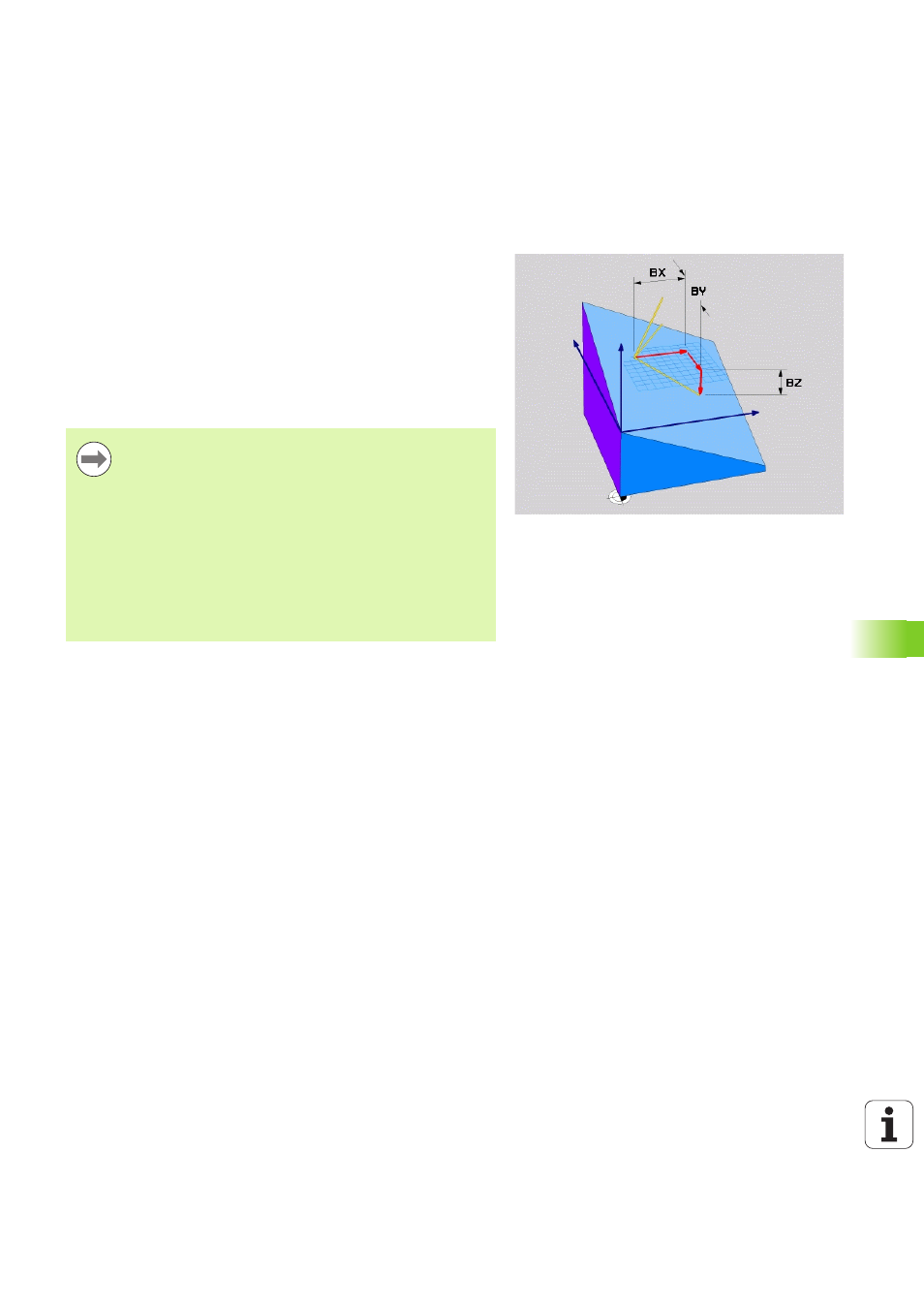

El vector base que se requiere para la definición del plano de
mecanizado está definido mediante los componentes BX, BY und BZ
(ver figura superior derecha). El vector normal se define a través de los
componentes NX, NY y NZ.
Antes de la programación deberá tenerse en cuenta
El vector básico define la dirección del eje principal en el
plano de mecanizado inclinado. El vector nomalizado se
debe encontrar vertical sobre el plano de mecanizado
inclinado y con ello determina su alineación.
El TNC calcula internamente según los valores
introducidos por Ud., los vectores normales
correspondientes.
Descripción de parámetros para el comportamiento de la
posición: Véase "Determinar el comportamiento de
posicionamiento de la función PLANE" en pág. 436.
