Comprobar la posición del medio de sujeción
medido
Para comprobar los medios de sujeción medidos, el TNC puede crear
un programa de comprobación. El programa de comprobación se debe
ejecutar en el modo frase a frase. En este modo, el TNC palpará los
puntos de comprobación determinados por el constructor del medio
de sujeción en la plantilla del medio de sujeción y los valorará. El
resultado de la comprobación se mostrará en forma de protocolo en
pantalla y como fichero de protocolo.

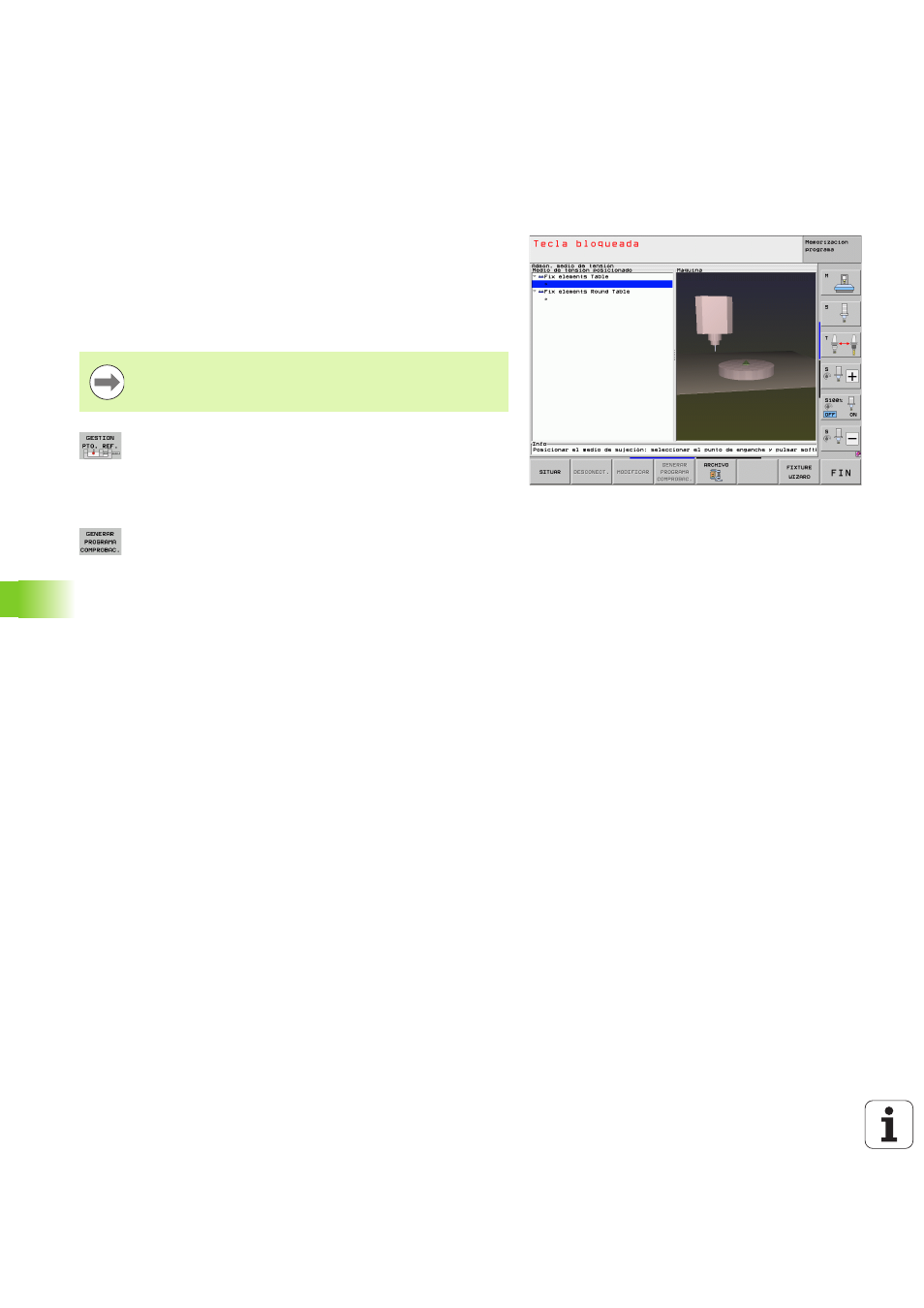

 Activar la gestión de medios de sujeción
 En la ventana Medios de sujeción posicionados
marcar el medio de sujeción a comprobar con el ratón:
en la vista 3D, el TNC muestra el medio de sujeción
con otro color

Iniciar el diálogo para crear el programa de
comprobación: el TNC abrirá la ventana para la
introduccción de los Parámetros del programa de
comprobación
 Posicionamiento manual
: determinación de si se
desea posicionar el palpador manualmente o
automáticamente entre los diferentes puntos de
comprobación:
1
: Posicionamiento manual; hay que aproximarse a
cada punto de medición con las teclas de dirección y
confirmar el proceso de medición con NC-Start
0
: Después de posicionar previamente y
manualmente el palpador a una altura segura, el
programa de comprobación se realiza totalmente
automático
 Medir avance
:
Avance del palpador en mm/min para la medición
Campo de introducción 0 a 3000
 Posicionar previamente el avance
:
Avance de posicionamiento en mm/min para la
aproximación a cada una de las posiciones de
medición. Campo de introducción 0 a 99999.999
Por defecto, el TNC guardará los programas de
comprobación siempre en el directorio
TNC:system\Fixture\TpCheck_PGM
.
