HEIDENHAIN iTNC 530
433
12.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
Definir el plano de mecanizado mediante un
único ángulo espacial incremental: PLANE
RELATIVE
Aplicación
El ángulo espacial incremental se utiliza cuando un plano de
mecanizado inclinado que ya está activo debe volver a ser inclinado
mediante un nuevo giro. Ejemplo: agregar un ángulo de 45° en un
plano inclinado
Parámetros de introducción
 ¿Ángulo incremental? : Ángulo espacial, en el cual el
plano inclinado actualmente activo se ha de volver a

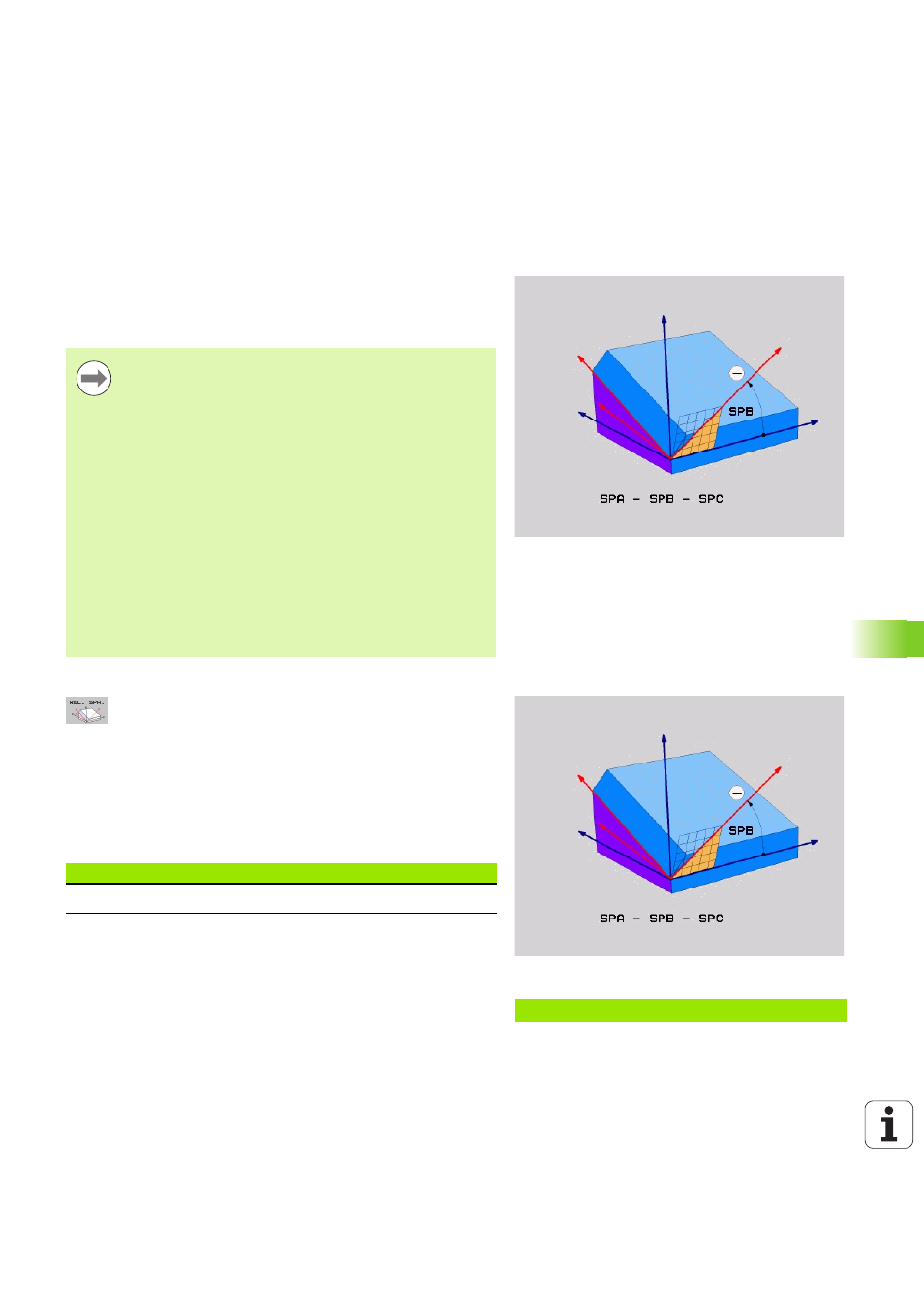

rotar (ver figura superior derecha). Seleccionar
mediante el Softkey eje sobre el que se gira. Margen
de introducción: -359,9999° a +359,9999°
 Continuar con las propiedades de la posición Véase
“Determinar el comportamiento de posicionamiento
de la función PLANE” en pág. 436
Abreviaturas utilizadas
Antes de la programación deberá tenerse en cuenta
El ángulo definido tiene efecto siempre referido al plano de
mecanizado activo, sin importar con que función se ha
activado.
Pueden programarse sucesivamente todas las funciones
PLANE RELATIVE
que se quiera.
Si se quiere regresar al plano de mecanizado que estaba
activo previamente a la función PLANE RELATIVE, debe
definirse entonces PLANE RELATIVE con el mismo ángulo,
pero con el signo contrario.
Si se utiliza PLANE RELATIVE en un plano de mecanizado no
inclinado, deberá girarse simplemente el plano en el
ángulo espacial definido en la función PLANE.
Descripción de parámetros para el comportamiento de la
posición: Véase "Determinar el comportamiento de
posicionamiento de la función PLANE" en pág. 436.
Ejemplo: Frase NC
5 PLANE RELATIV SPB-45 .....
Abreviatura Significado
RELATIV Inglés relative = referido a
