7.1 Procesar ficheros DXF (Opción
de software)
Aplicación

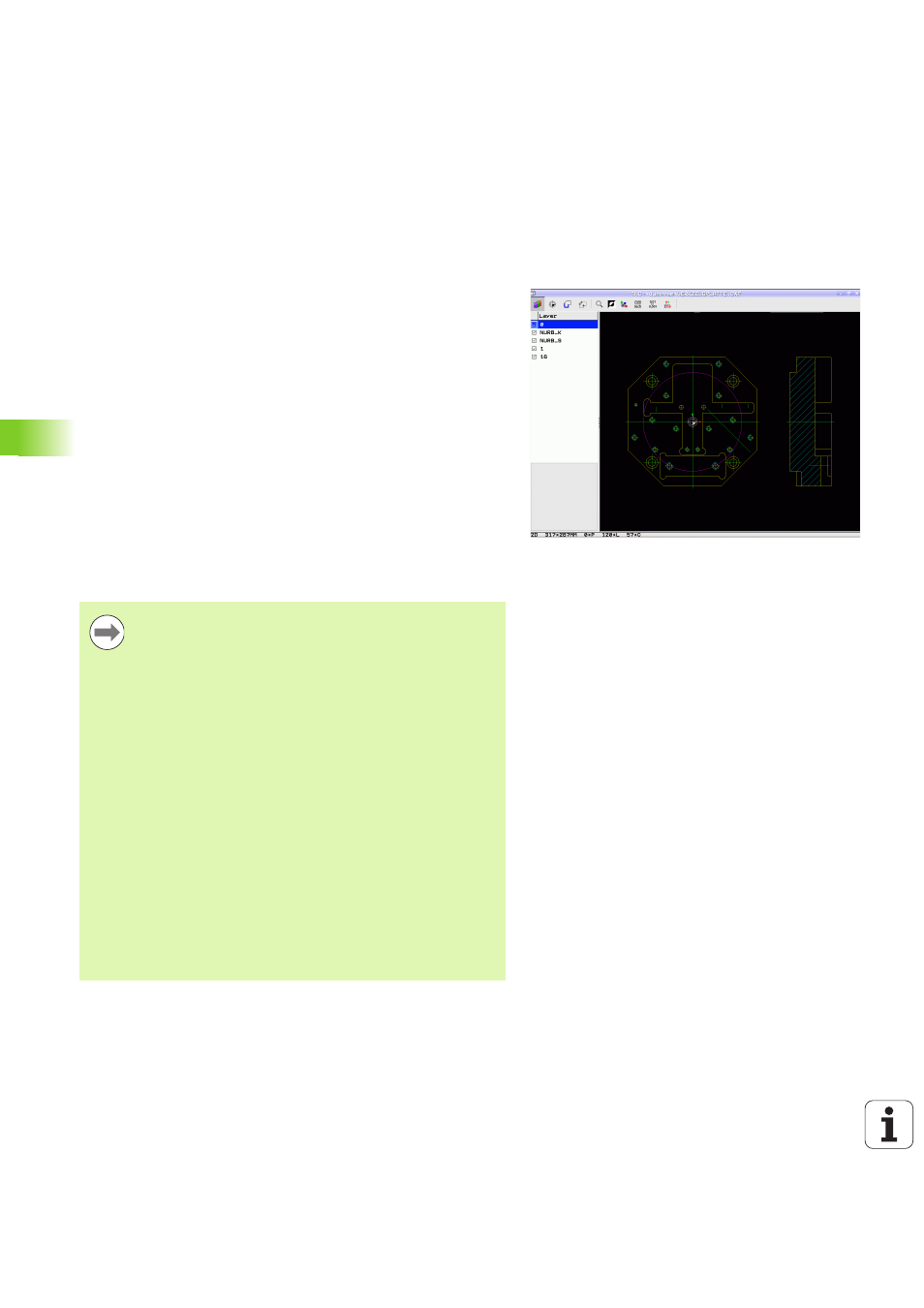

Desde un sistema de CAD se pueden enviar ficheros DXF
directamente al TNC, a fin de extraer contornos o posiciones de
mecanizado y luego memorizarlos como programas de diálogo en
lenguaje HEIDENHAIN o bien como ficheros de puntos. Los
programas en lenguaje Klartext de HEIDENHAIN obtenidos en la
selección de contorno también pueden ser ejecutados con controles
numéricos antiguos TNC, ya que los programas de contorno
únicamente contienen frases L y CC/C.
Cuando desee procesar ficheros DXF en el modo de funcionamiento
Memorizar/editar programa
, entonces el TNC genera programas de
contorno con la extensión de fichero .H y ficheros de puntos con la
extensión .PNT. Cuando desee procesar ficheros DXF en el modo de
funcionamiento smarT.NC, entonces el TNC genera programas de
contorno con la extensión de fichero .HC y ficheros de puntos con la
extensión .HP. De todos modos, al almacenar se puede seleccionar el
tipo de fichero. Por otra parte, el contorno seleccionado o las
posiciones de mecanizado seleccionadas también se pueden
almacenar en la memoria intermedia del TNC, a fin de posteriormente
poderlas introducir directamente en un programa NC.
El fichero DXF a utilizar debe guardarse en el disco duro
del TNC.
Antes de realizar la lectura, comprobar en el TNC que el
nombre del fichero DXF no contenga espacios en blanco
o bien caracteres especiales no permitidos Ver “Nombres
de ficheros” en pág. 113.
El fichero DXF a abrir debe contener, como mínimo, un
layer (plano).
El TNC da soporte al formato R12 DXF más expandido
(corresponde a AC1009).
El TNC no da soporte al formato DXF binario. Al generar el
fichero DXF desde el programa CAD o de signos, prestar
atención a que se memorice el fichero en formato ASCII.
Como contorno seleccionable se tienen los siguientes
elementos DXF:
 LÍNEA (recta)
 CÍRCULO (círculo completo)
 ARCO (círculo parcial)
 POLYLINE (Polilínea)
