HEIDENHAIN iTNC 530
439
12.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)

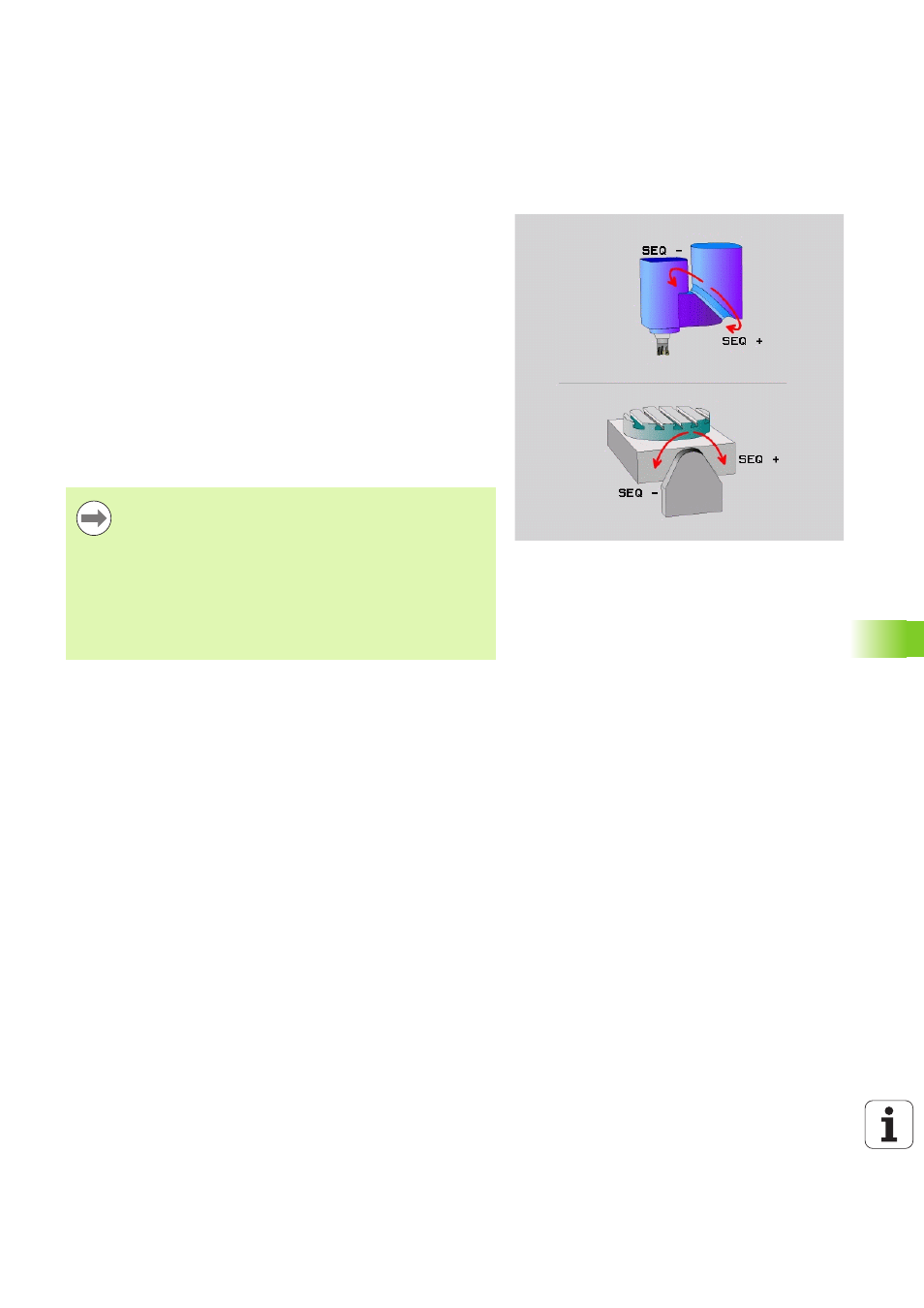

Selección de posibilidades de inclinación alternativas: SEQ +/-
(introducción opcional)
Desde la posición del plano de mecanizado definida, el TNC debe
calcular la posicion adecuada de los ejs basculantes disponibles en su
máquina. Por lo general aparecen siempre dos posibles soluciones.
Ajustar a través del selector SEQ, cual de estas posibles soluciones
debe utilizar el TNC:
 SEQ+
posiciona el eje maestro de tal manera, que toma un ángulo
postivo. El eje maestro es el segundo eje basculante partiendo de la
mesa o el primer eje basculante partiendo de la herramienta
(dependiendo de la configuración de la máquina, ver también figura
superior derecha)
 SEQ-
posiciona el eje maestro de tal manera, que toma un ángulo
negativo
Si la solución escogida mediante SEQ no se encuentra dentro del
campo de desplazamiento de la máquina, el TNC emite el aviso de
error ángulo no permitido
Si no se define SEQ, el TNC calcula la solución como sigue:
1
El TNC comprueba primero, si las dos soluciones posibles se
encuentran dentro del campo de desplazamiento
2
Comprobado esto, el TNC escoge la solución que se alcance por el
camino más corto
3
Si sólo hay una solución dentro del campo de desplazamiento, el
TNC escoge esta
4 Si ninguna de las dos soluciones está dentro del campo de
desplamiento, el TNC emite el aviso de error ángulo no permitido
Al utilizar la función PLANE AXIS, el selector SEQ no tiene
ninguna función.
Asimismo, Ud. puede programar el selector SEQ con
parámetros Q. Los valores positivos de parámetros Q
ocasionan soluciones SEQ+, mientras que los negativos
ocasionan soluciones SEQ-.
Al utilizar la función PLANE SPATIAL A+0 B+0 C+0, no se
debe programar ningún SEQ-, ya que de lo contrario el
TNC emitiría un error.
