7.3 Abrir datos de CAD 3D (Opción
de software)
Aplicación

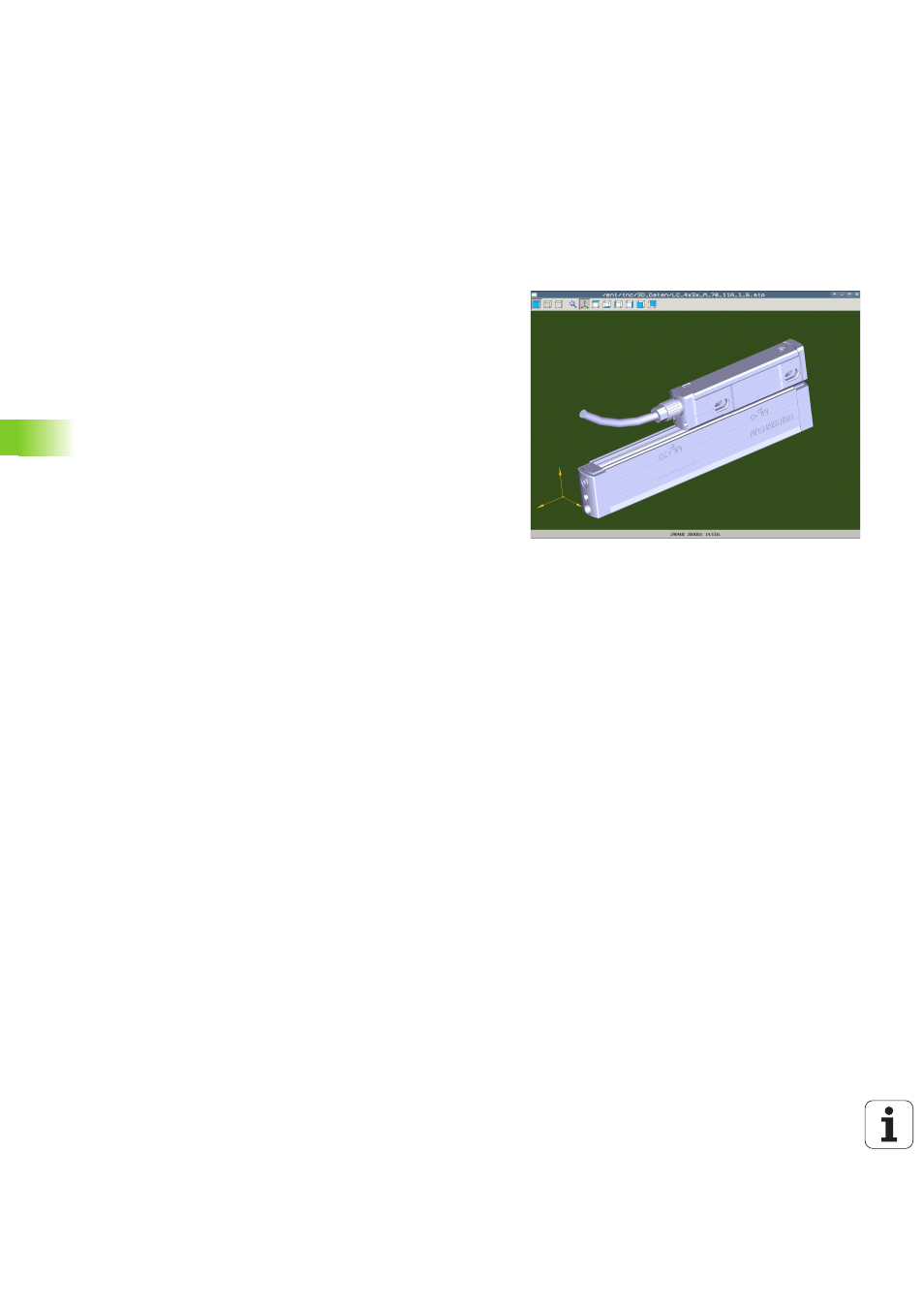

Con una nueva función se pueden abrir formatos de datos de CAD 3D
estandarizados directamente en el TNC. Para ello es irrelevante si el
fichero se encuentra disponible en el disco duro del iTNC o en una
unidad asociada.
La elección se realiza de una forma simple mediante la administración
de ficheros del TNC, de modo que se pueden seleccionar también
programas NC u otros ficheros. De este modo se pueden comprobar
las incertidumbres directamente en el modelo 3D de una forma
simple. .
El TNC soporta actualmente los siguientes formatos de fichero:
 Ficheros Step (Extensión de fichero STP)
 Ficheros Iges (Extensión de fichero IGS o IGES)
