Programación: Programar contornos
6.4 T
ra
y
e
ct
or
ias - coor
denadas car
tesianas
Trayect. circular G02/G03/G05 con radio
determinado
La herramienta se desplaza según una trayectoria circular con radio R.
Sentido
 En sentido horario: G02
 En sentido antihorario: G03
 Sin entrada de dirección de giro: G05. El TNC realiza el recorrido por
la trayectoria circular con la última dirección de giro programada
 Coordenadas
del punto final del arco de círculo
 Radio R
Atención: ¡El signo determina el tamaño del arco del
círculo!
 Función auxiliar M
 Avance F

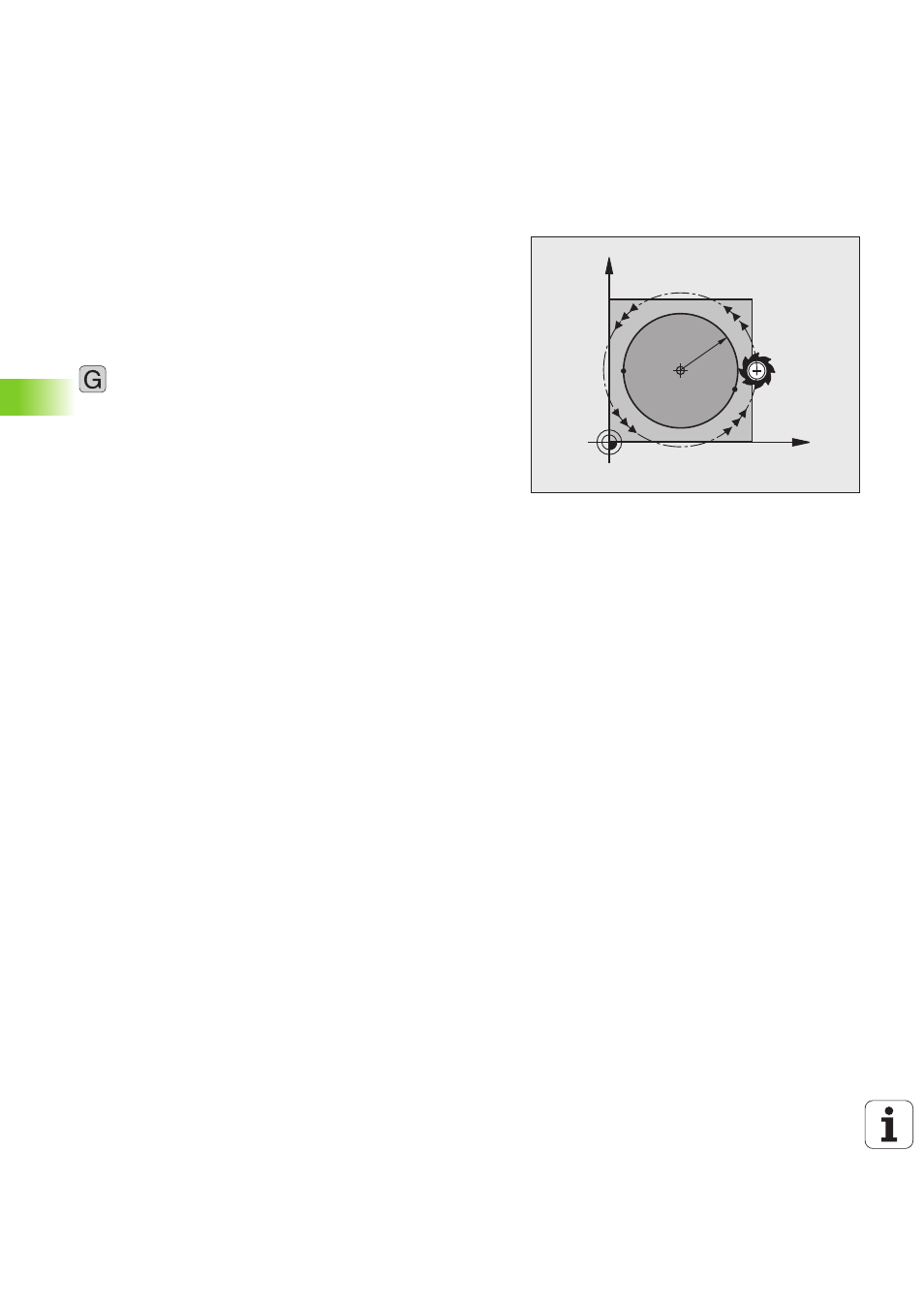

Círculo completo
Para un círculo completo se programan dos frases de círculo
sucesivas:
El punto final de la primera mitad del círculo es el punto de partida del
segundo. El punto final de la segunda mitad del círculo es el punto de
partida del primero.
X
Y
CC
S1=E
E1=S
R
3
