13.2 F
uncionamient
o
del palet par
a
mecanizado con her
ramienta or
ientada

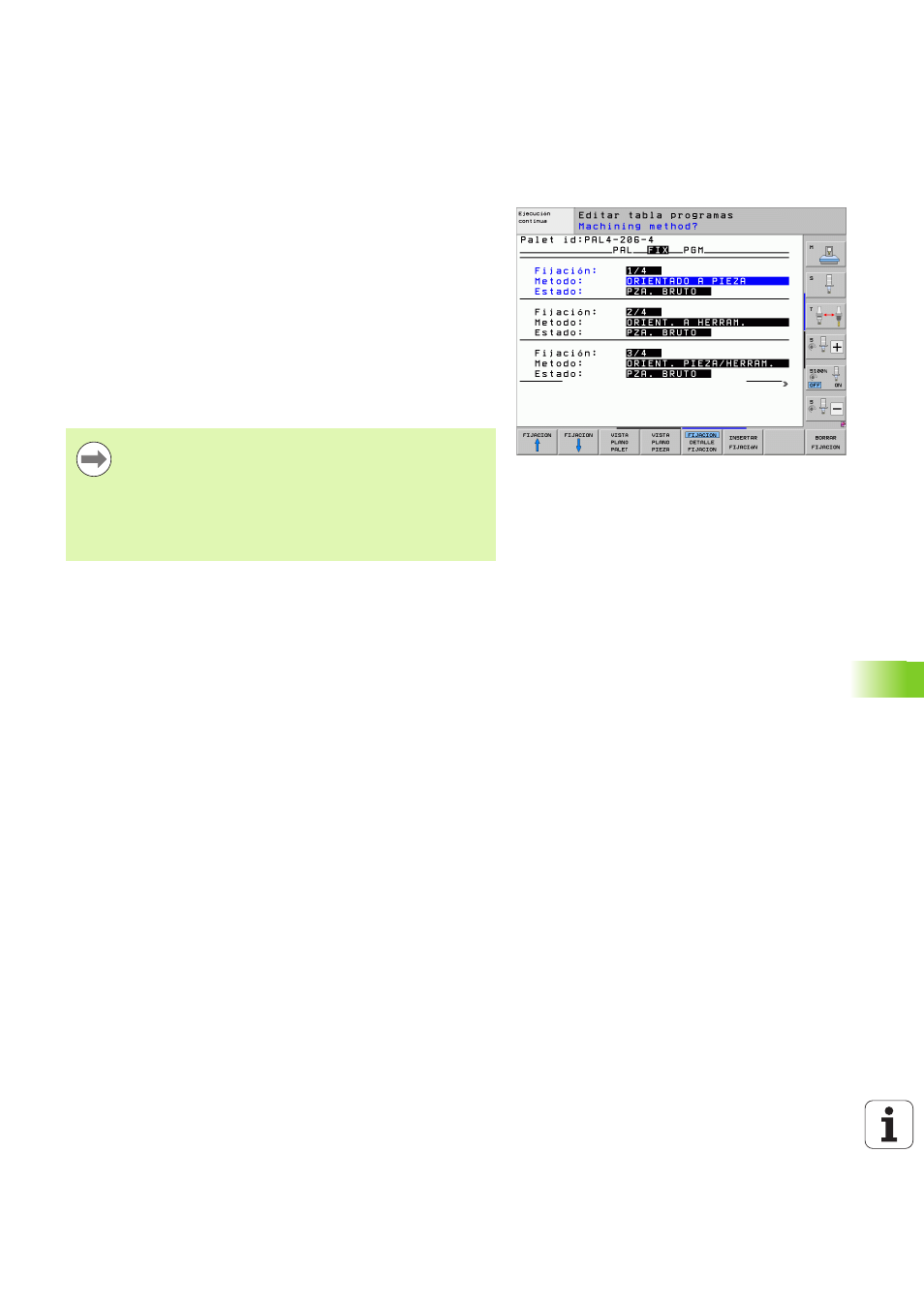

Seleccionar el plano de sujeción
 Sujeción : El número de la sujeción se visualiza, tras un impulso se
muestra la cantidad de sujeciones dentro de este plano
 Método : Se puede seleccionar los métodos de mecanizado
ORIENTADO A LA PIEZA o bien ORIENTADO A LA HERRAMIENTA. La
elección realizada se acepta en el plano de la pieza correspondiente
y sobreescribe otros registros ya existentes. En la vista de la tabla
aparece el registro ORIENTADO A LA PIEZA con WPO y ORIENTADO A LA
HERRAMIENTA
con TO.
Con la softkey UNIR/SEPARAR se identifica sujeciones, las cuales
entran a formar parte dentro del mecanizado orientado a la
herramienta, en el cálculo de proceso de trabajo. Las sujeciones
unidas se caracterizan mediante una línea interrumpida, las
sujeciones separadas mediante una línea contínua. En vista de tabla
se identifica las piezas unidas en la columna MÉTODO con CTO.
 Estado
: con la softkey PIEZA BRUTA se identifica la sujeción con sus
correspondientes herramientas como aún no mecanizada y se
introduce BLANK en el campo Estado. Utilizar la Softkey LUGAR
LIBRE u OMITIR, en caso de que se desee saltar la sujeción en el
mecanizado, en el cuadro de estado aparece EMPTY o SKIP
El registro ORIENTADO A LA PIEZA/HERRAMIENTA no se
puede ajustar mediante softkey, ya que sólo aparece
cuando en el plano de la pieza se han determinado
diferentes métodos de mecanizado para las piezas.
Si se determina el método de mecanizado en el plano de
sujeción, se aceptan los registros en el plano de la pieza y
si existen otros se sobreescriben.
