17.9 Representación de la pieza en

bruto en el espacio de trabajo

Aplicación

En el modo de funcionamiento Test del programa se puede comprobar

gráficamente la posición del bloque en el espacio de la máquina y se

puede activar la supervisión del espacio de trabajo en el modo de

funcionameinto Test del programa.

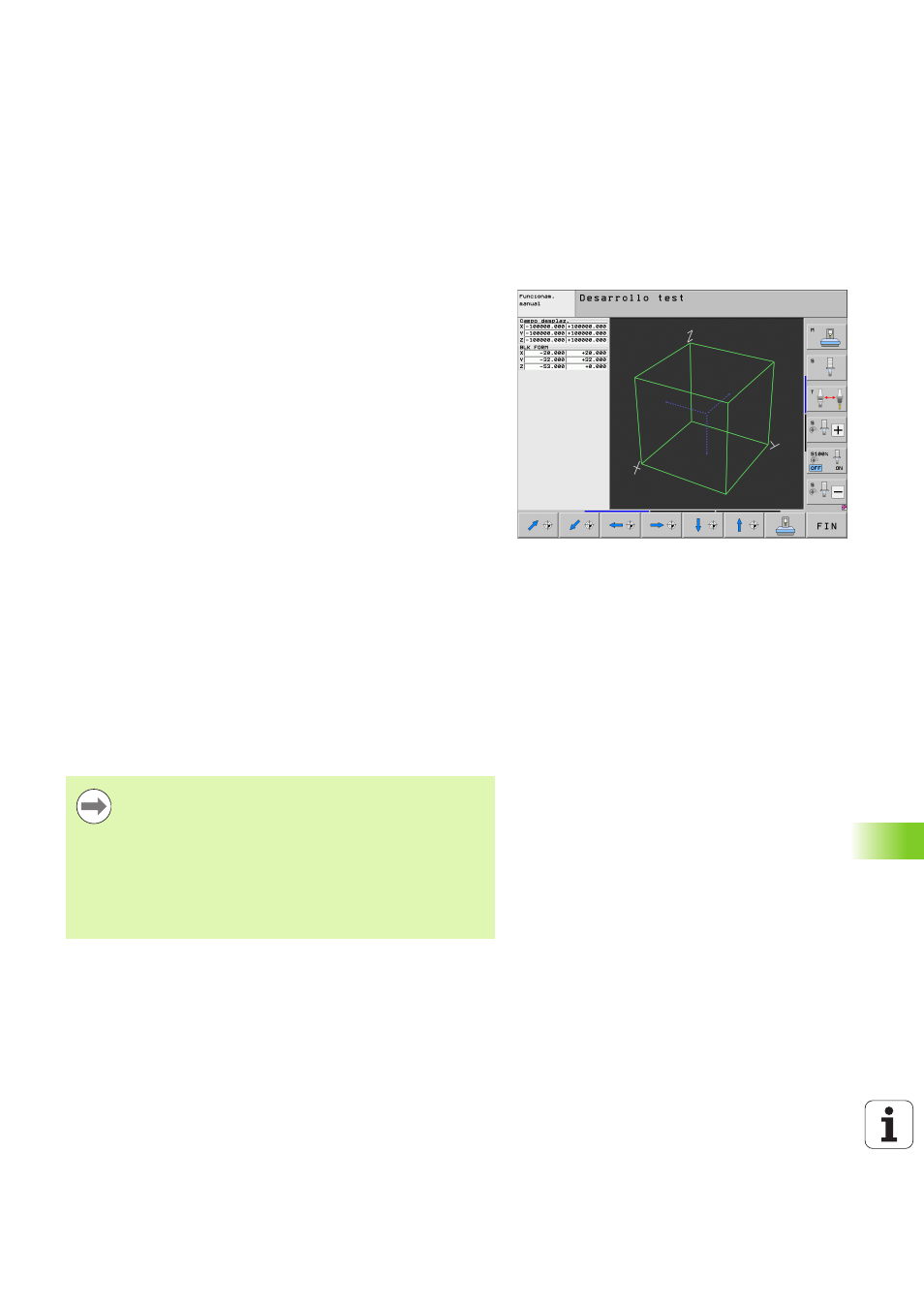

El TNC representa un paralelepípedo transparente como espacio de

trabajo, cuyas dimensiones están detalladas en la tabla campo de
desplazamiento

(color estándar: verde) El TNC toma las dimensiones

para el espacio de trabajo de los parámetros de máquina para el

margen de desplazamiento activado. Debido a que el margen de

desplazamiento está definido en el sistema de referencia de la

máquina, el punto cero del cuadrado corresponde al punto cero de la

máquina. La posición del punto cero de la máquina en el cubo se

puede hacer visible pulsando la softkey M91 (2ª carátula de softkeys)

(color estándar; blanco).
Un nuevo cubo representa la pieza en bruto, cuyas medidas están

detalladas en la tabla FORMA BLK (color estándar: azul) El TNC toma las

medidas de la definición de la pieza en bruto del programa

seleccionado. El cubo de la pieza en bruto define el sistema de

coordenadas de introducción, cuyo punto cero se encuentra dentro del

cubo del campo de desplazamiento. La posición del punto cero activo

en el campo de desplazamiento puede hacerse visible pulsando la

softkey "Visualizar punto cero de la pieza" (2ª carátula de softkeys).
En casos normales para realizar el test del programa no tiene

importancia donde se encuentre el bloque de la pieza dentro del

espacio de trabajo. Sin embargo, si se verifican programas, que

contienen desplazamientos con M91 o M92, deberá desplazarse

"gráficamente" la pieza bruta, de forma que no se produzcan daños en

el contorno. Para ello emplear las softkeys indicadas en la siguiente

tabla.

Si se quiere realizar un test de colisiones gráfico (opción

de software) se debe desplazar el punto de referencia de

tal manera que no se presentan avisos de colisiones.
Mediante la softkey "Mostrar el cero pieza en el espacio"

se puede mostrar la posición de la pieza en bruto dentro

del sistema de coordenadas de la máquina. Deberá

posicionar su pieza sobre estas coordenadas en la mesa

de la máquina para disponer durante la ejecución de las

mismas condiciones como en el test de colisiones.
