Programación: Funciones especiales
1
1
.4 Gestión de por
ta-her
ramie
nta
s (opc
ión de
sof
tw
a
re
D
C
M)
Parametrizar los porta-herramientas:
ToolHolderWizard
Con ToolHolderWizard se puede generar un porta-herramientas a
partir de una plantilla de porta-herramientas con dimensiones exactas.
HEIDENHAIN ofrece estas plantillas, también puede solicitar las
plantillas de porta-herramienta del fabricante de su máquina.
Para vincular una herramienta con una cinemática de porta-
herramientas, proceder de la siguiente manera:
 Seleccionar cualquier modo de funcionamiento de Máquina
 Seleccionar la tabla de herramientas: pulsar la softkey
TABLA HERRAMIENTAS
 Fijar la softkey EDITAR en "ON"

Seleccionar la última barra de softkeys
 Mostar lista de las cinemáticas disponibles: el TNC
muestra todas las cinemáticas de porta-herramientas
(ficheros .TAB) y todas las cinemáticas de porta-
herramientas parametrizadas por Usted
(ficheros .CFX)
 Iniciar ToolHolderWizard
 Seleccionar plantilla de porta-herramientas: el TNC
muestra la ventana para la selección de una plantilla
de porta-herramientas (ficheros con la extensión CFT)
 Con el ratón, seleccionar la plantilla de porta-
herramientas que se desea parametrizar, confirmar
con la tecla Abrir

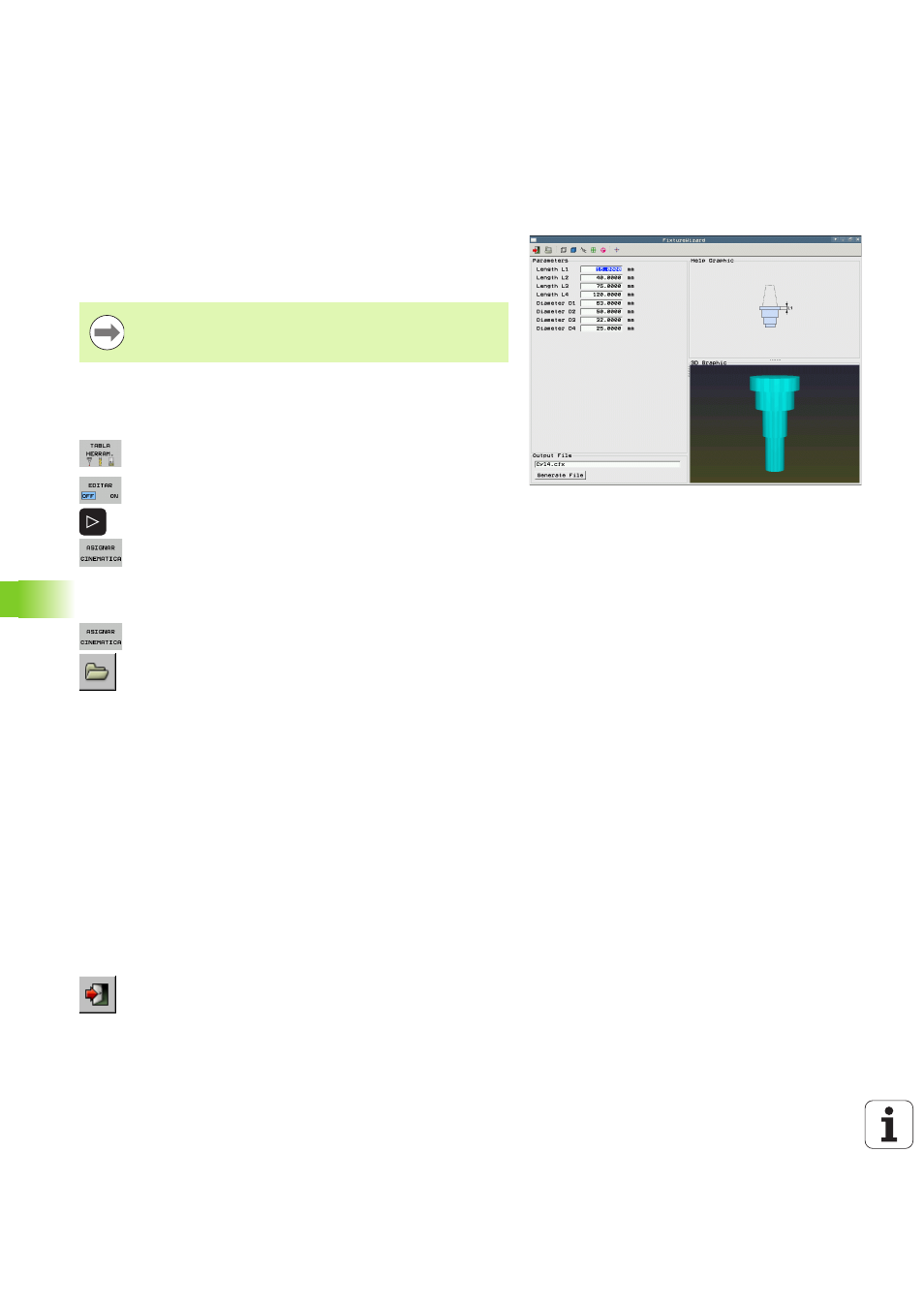

 Introducir todos los parámetros indicados en la
ventana a la izquierda, mover el puntero con las teclas
de flecha al siguiente campo de entrada. Después de
la introducción de los valores, el TNC en la ventana
derecha inferior modificará la vista 3D del porta-
herramientas. Si es disponible, el TNC en la ventana
superior derecha mostrará una imagen auxiliar con la
presentación gráfica del parámetro del porta-
herramientas a introducir.
 En el campo Fichero destino introducir un nombre
del porta-herramientas parametrizado y confirmarlo
con el botón Crear fichero. La indicación de la
extención del fichero (CFX para medios de sujeción
parametrizados) no es necesario.

Terminar ToolHolderWizard
Manejo del ToolHolderWizard
El manejo del ToolHolderWizard es igual al manejo del FixtureWizards:
Ver “Utilizar FixtureWizard” en pág. 367.
Antes de iniciar ToolHolderWizard se debe copiar la
plantilla de porta-herramientas que se desea parametrizar
al TNC.
