7.2 Incorporación de datos de
programas de diálogo en
lenguaje conversacional
Aplicación
Con esta función se pueden tomar segmentos de contorno, o también
contornos completos, de programas de diálogo en lenguaje
conversacional ya existentes, en particular creados con sistemas
CAM. El TNC representa los programas de diálogo en lenguaje
conversacional, bidimensionalmente o tridimensionalmente.
La incorporación de datos se realiza de un modo especialmente
eficiente en combinación con el smartWizard, que proporciona
unidades de mecanizado de contorno para mecanizados en 2D y 3D.
Abrir el fichero de diálogo en lenguaje
conversacional

Seleccionar el modo Memorizar/Editar
 Seleccionar la gestión de ficheros
 Seleccionar el menú de softkeys para elegir entre los
tipos de ficheros a visualizar: pulsar la softkey
SELECCIONAR TIPO
 Visualizar todos los ficheros de diálogo en lenguaje
conversacional: pulsar la softkey VISUALIZAR H
 Seleccionar el directorio, en el que esté memorizado
el fichero

Seleccionar el fichero H deseado
 Con la combinación de teclas CTRL+O seleccionar el
diálogo Abrir con...
 Seleccionar abrir con Convertidor, confirmar con la

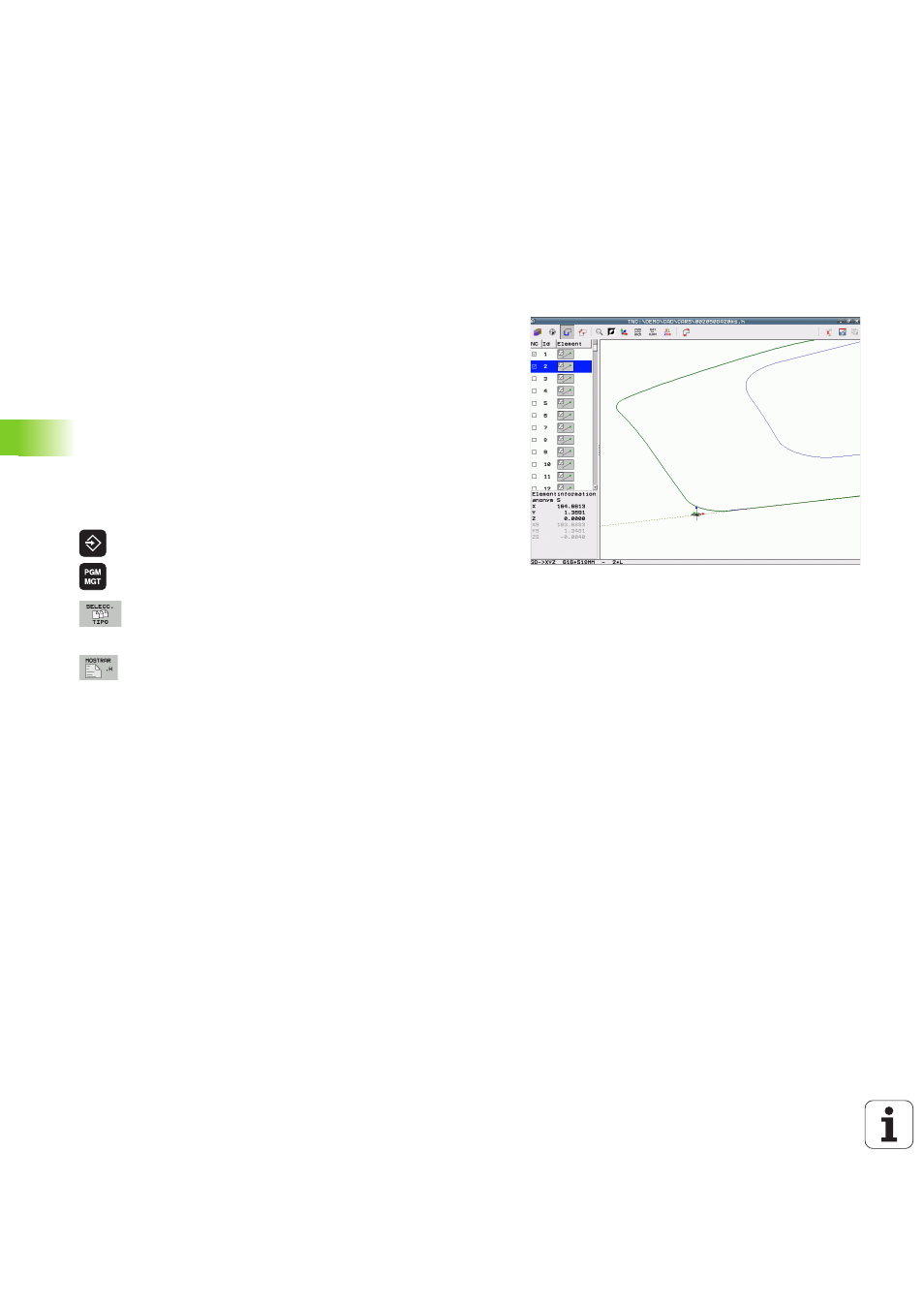

tecla ENT: El TNC abre el fichero en lenguaje
conversacional y representa gráficamente los
elementos de contorno
