Programación: Utilización de datos de los ficheros DXF o contornos en lenguaje conversacional
7.
1 Pr
ocesar fic
h
er
os DXF (Opción de sof
tw
a
re
)

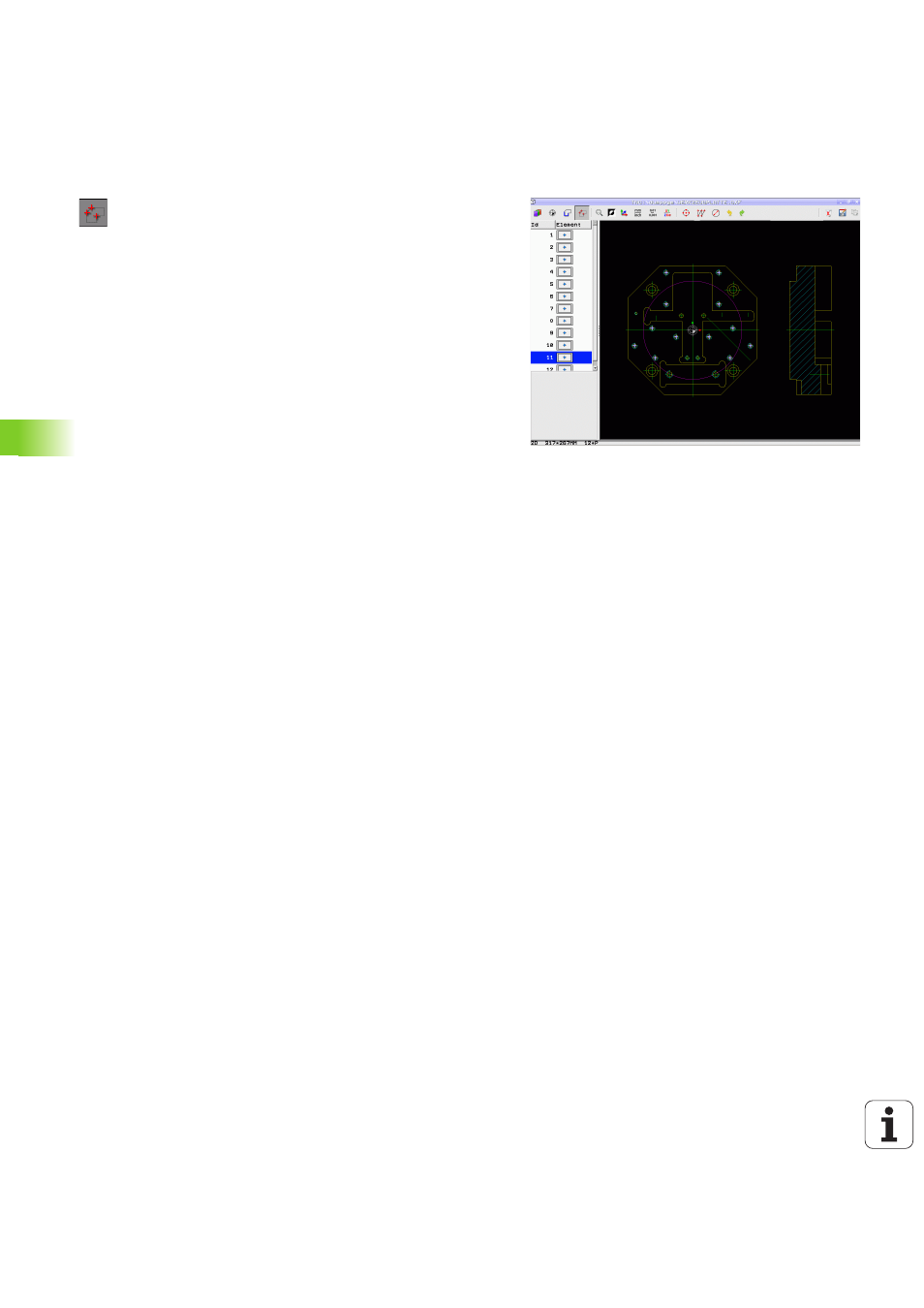

Selección individual
 Elegir el Modo de selección de posición de
mecanizado: el TNC omite el layer visualizado en la
ventana de la izquierda y la ventana de la derecha se
vuelve activa para la selección de posición
 Para seleccionar una posición de mecanizado: pulsar
con el botón izquierdo del ratón sobre el elemento
deseado: el TNC visualiza con un asterisco las
posiciones de mecanizado seleccionables que se
encuentran en el elemento seleccionado. Pulsar
sobre uno de los asteriscos: el TNC acepta la posición
seleccionada en la ventana izquierda (visualización de
un punto). Si se pulsa sobre un círculo, el TNC toma
el punto medio directamente como posición de
mecanizado
 En caso necesario, se pueden volver a deseleccionar
los elementos ya seleccionados pulsando de nuevo
sobre el elemento en la ventana derecha mientras
pulsa a la vez la tecla CTRL (hacer clic dentro dentro
de la selección).
 Si desea determinar la posición de mecanizado
mediante un corte de dos elementos, pulsar sobre el
primer elemento con el botón izquierdo del ratón: el
TNC visualiza con un asterisco las posiciones de
mecanizado seleccionables
 Pulsar sobre el segundo elemento (recta, círculo
completo o círculo) con el botón izquierdo del ratón: el
TNC acepta el punto de intersección de los
elementos en la ventana izquierda (visualización de un
punto)
