HEIDENHAIN iTNC 530
75

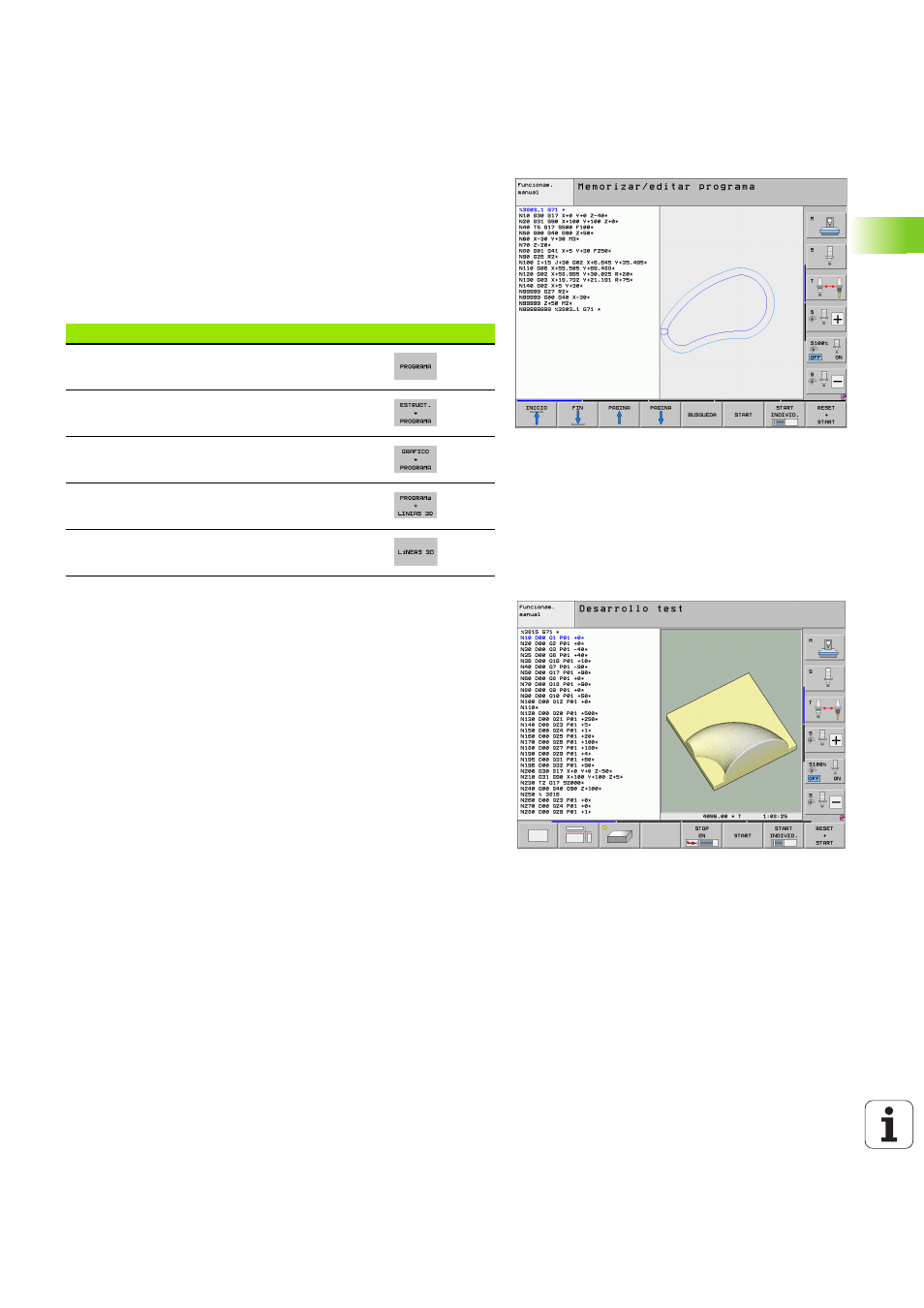

2.3 Modos de funcionamient
o Memorizar/Editar programa
Los programas de mecanizado se elaboran en este modo de
funcionamiento. La programación libre de contornos, los diferentes
ciclos y las funciones de parámetros Q ofrecen diversas posibilidades
para la programación. El gráfico de programación o el gráfico de líneas
3D (función FCL 2) visualiza a petición los recorridos programados.
Softkeys para la subdivisión de la pantalla
Test de programa
El TNC simula programas y partes del programa en el modo de
funcionamiento Test del programa, para p.ej. encontrar
incompatibilidades geométricas, falta de indicaciones o errores en el
programa y daños producidos en el espacio de trabajo. La simulación
se realiza gráficamente con diferentes vistas.
En combinación con la opción de software DCM (monitorización
dinámica de colisiones) puede comprobar el programa respecto a
colisiones. Para ello, el TNC considerará, como en la ejecución del
programa, todos los elementos fijos de la máquina definidos por el
fabricante de la máquina y los medios de sujeción medidos.
Softkeys para la subdivisión de la pantalla: Véase "Ejecución continua
del programa y ejecución del programa frase a frase" en pág. 76.
Ventana Softkey
Editar
Izquierda: programa, derecha: estructuración del
programa
Izquierda: programa, derecha: gráfico de
programación
Izquierda: programa, derecha: gráfico 3D de
líneas
Gráfico 3D de líneas
