Programación: Subprogramas y repeticiones parciales de un programa
8.6 Ejemplos de pr
ogr
amación
8.6 Ejemplos de programación
Ejemplo: Fresado de un contorno en varias aproximaciones

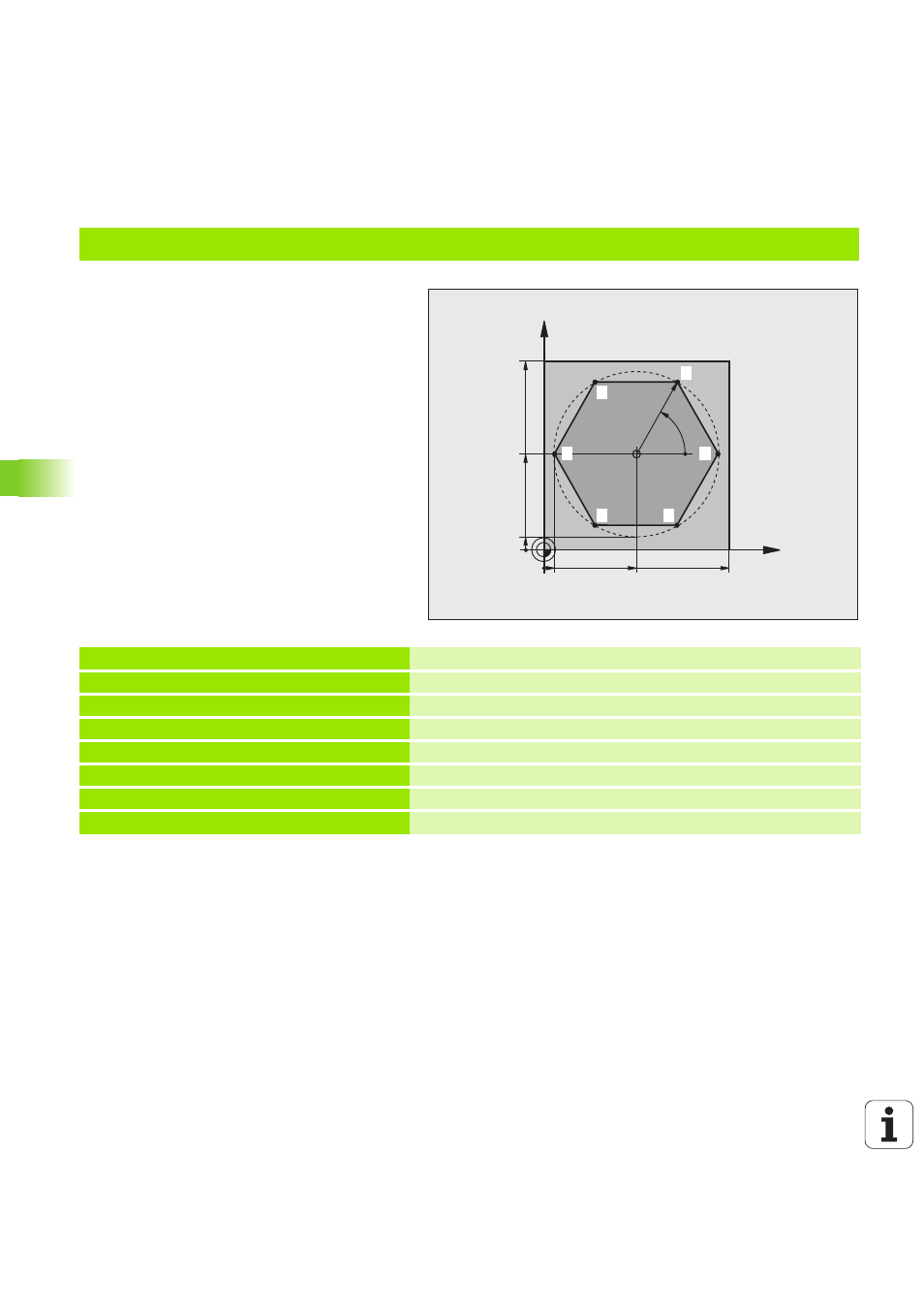

Desarrollo del programa
Posicionamiento previo de la herramienta sobre
la superficie de la pieza
Introducir la profundización en incremental
Fresado de contorno
Repetición de la profundización y del fresado del
contorno
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N40 T1 G17 S3500 *
Llamada a una herramienta
N50 G00 G40 G90 Z+250 *
Retirar la herramienta
N60 I+50 J+50 *
Fijar el polo
N70 G10 R+60 H+180 *
Posicionamiento previo en el plano de mecanizado
N80 G01 Z+0 F1000 M3 *
Posicionamiento previo sobre la superficie de la pieza
X
Y
50
100
50
CC
5
100
R45
60°
5
4
1
2
6
5
3
