2.4 V
isualizaciones de estados

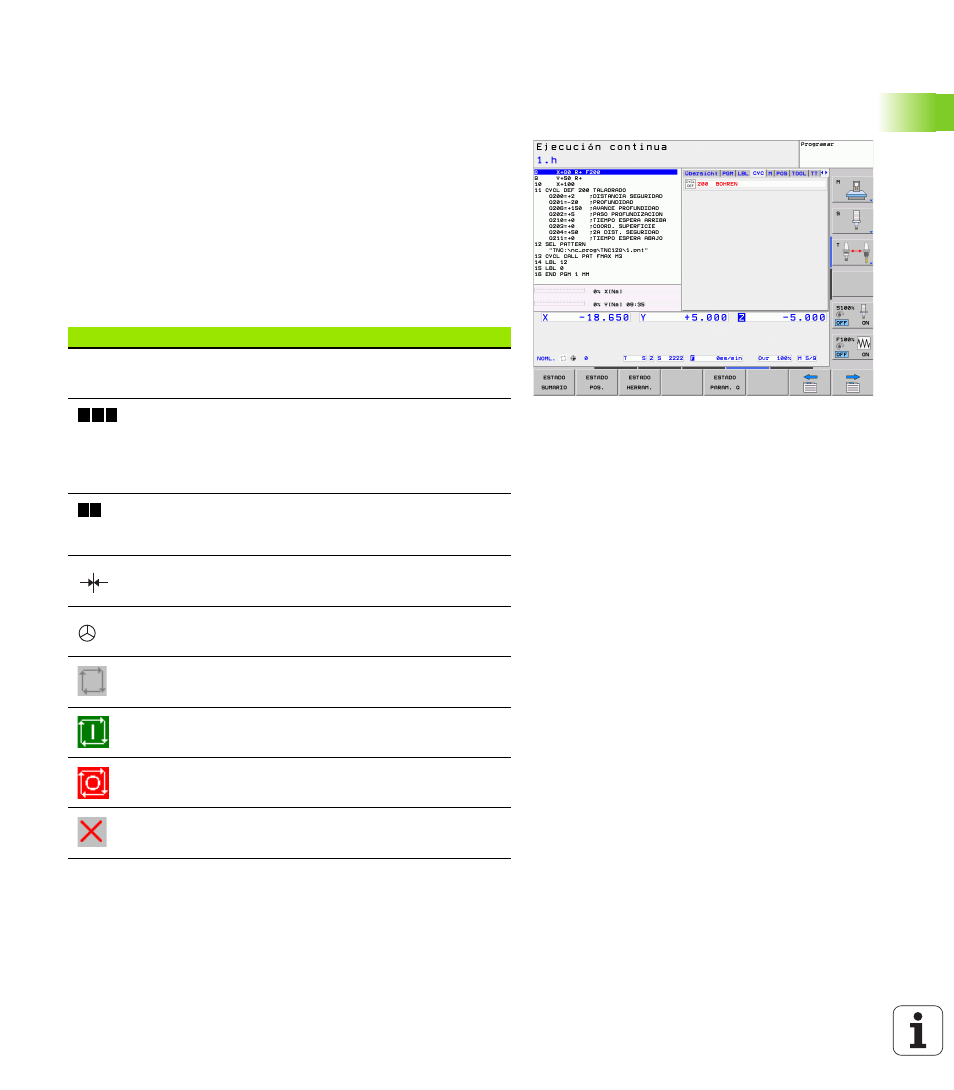

2.4 Visualizaciones de estados
Visualización de estados "general"
La visualización de estados general en la zona inferior de la pantalla
informa del estado actual de la máquina. Aparece automáticamente en
los modos de funcionamiento
 Ejecución del programa frase a frase y ejecución continua, mientras
no se seleccione exclusivamente la visualización "Gráfico", y en el
 Posicionamiento manual.
En el modo de funcionamiento Manual y en Volante electrónico
aparece la visualización de estados en la ventana grande.
Informaciones de la visualización de estados
Símbolo Significado
Coordenadas reales o nominales de la posición
actual
Ejes de la máquina: el TNC indica los ejes auxiliares
en minúsculas. El constructor de la máquina
determina la secuencia y el número de ejes
visualizados. Rogamos consulten el manual de su
máquina
La visualización del avance en pulgadas corresponde
a una décima parte del valor activado. Revoluciones
S, avance F y función auxiliar activada M
El eje está bloqueado
El eje puede desplazarse con el volante
no hay ningún programa activo
Se ha iniciado el programa
Se ha parado el programa
Se ha interrumpido el programa
REAL
X Y Z
F S M
