15.4 Definición del modelo P
A
T
TERN
D
EF

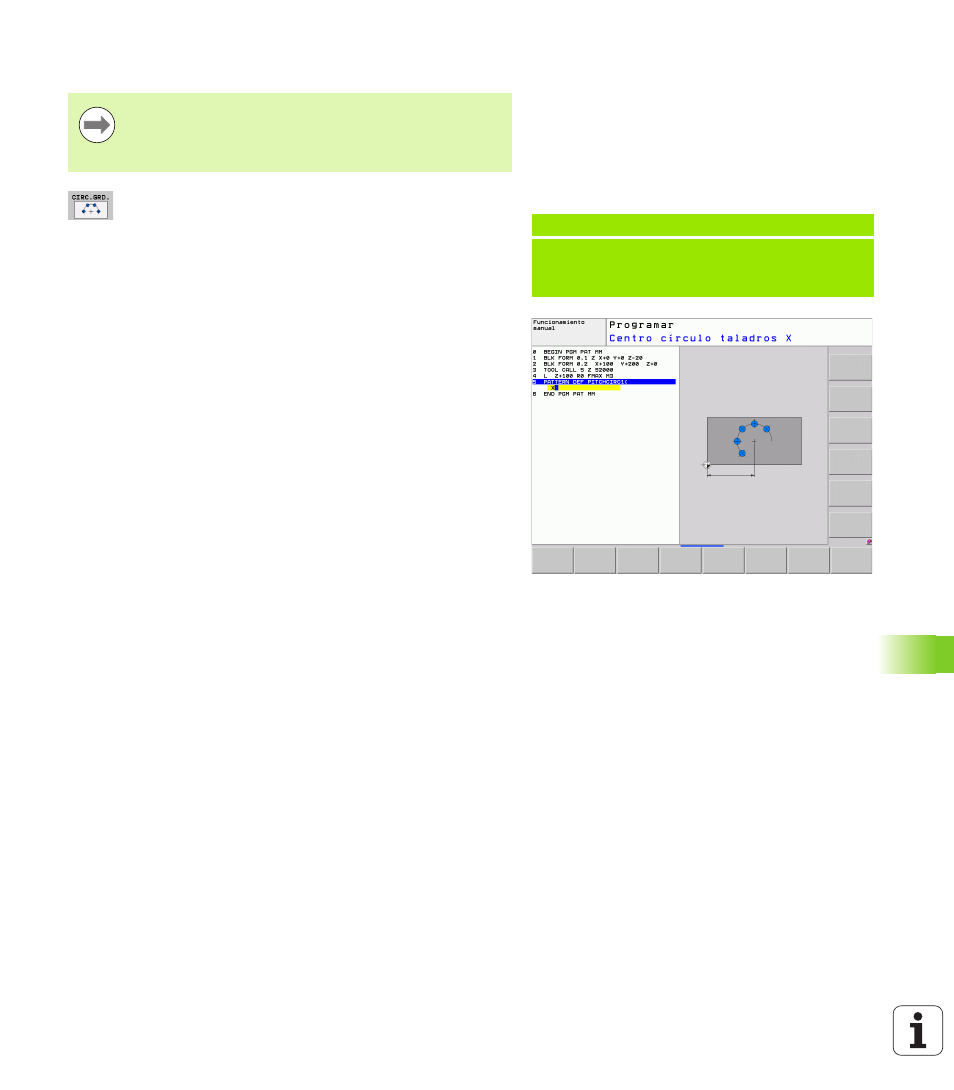

Definir círculo graduado
 Centro de la figura de taladros X
(valor absoluto):
coordenada del punto central del círculo en el eje X
 Centro de la figura de taladros Y (valor absoluto):
coordenada del punto central del círculo en el eje Y
 Diámetro de la figura de taladros
: diámetro de la
figura de taladros
 Ángulo inicial
: ángulo polar de la primera posición
de mecanizado. Eje de referencia: eje principal del
plano de mecanizado activo (por ej. X con eje de
herramienta en Z). Valor a introducir positivo o
negativo
 Paso angular/ángulo final : ángulo polar incremental
entre dos posiciones de mecanizado. Valor a
introducir positivo o negativo. Alternativamente
puede introducirse el ángulo final (conmutar mediante
softkey)
 Número de mecanizados : número total de posiciones
de mecanizado sobre el círculo
 Coordenada de la superficie de la pieza
(valor
absoluto): introducir la coordenada Z, en la cual debe
empezar el mecanizado
Si se ha definido una superficie de la pieza en Z con
un valor distinto a 0, entonces este valor actúa
adicionalmente a la superficie de la pieza Q203 que se ha
definido en el ciclo de mecanizado.
Ejemplo: Bloques NC
10 Z+100 R0 FMAX
11 PATTERN DEF
PITCHCIRC1 (X+25 Y+33 D80 START+45 STEP30
NUM8 Z+0)
