HEIDENHAIN TNC 128 (77184x-01) - Manual (Página 51)

HEIDENHAIN TNC 128
51
1
.5 Ajust
e
de her
ramientas

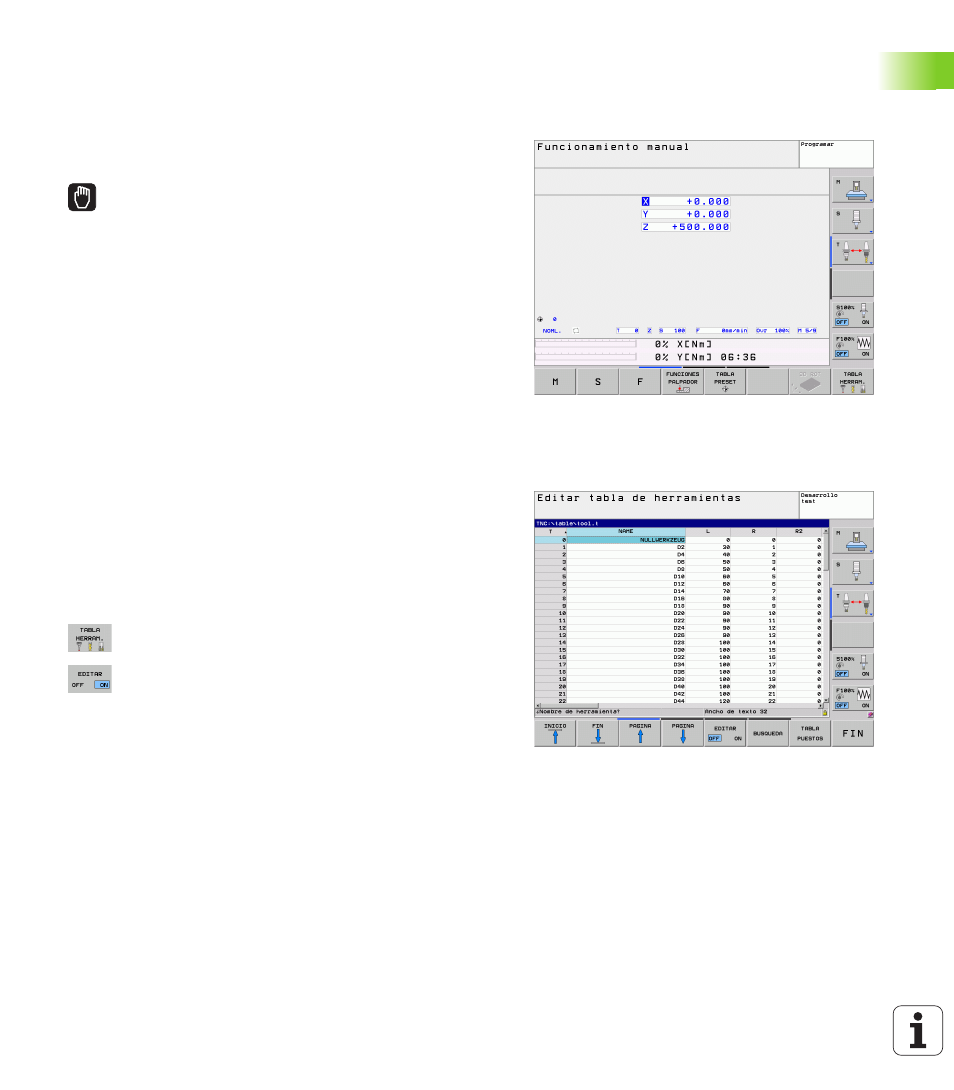

1.5 Ajuste de herramientas
Seleccionar el modo de funcionamiento correcto
Las herramientas se ajustan dentro del modo de funcionamiento Modo
manual
:
 Pulsar la tecla modo de funcionamiento: el TNC
cambia al modo Modo manual
Informaciones detallada respecto a este tema
 Modos de funcionamiento del TNC: Véase "Modos de
funcionamiento" en pág. 60
Preparar y medir herramientas

Colocar las herramientas necesarias in los mandriles de sujeción

Medición con un aparato de preajuste de herramientas: medir las
herramientas, anotar la longitud y el radio o transferirlos
directamente a la máquina con un programa de transferencia
 Medición en la máquina: Cambiar la herramienta
La tabla de herramientas TOOL.T
En la tabla de herramientas TOOL.T (siempre guardada bajo
TNC:\TABLE\
) se memorizan los datos de herramienta como p. ej.
longitud y radios, pero también otras informaciones específicas de la
herramienta que el TNC requiere para la realización de diferentes
funciones.
Para la introducción de datos de herramienta en la tabla de
herramientas TOOL.T proceder como sigue:
 Mostrar la tabla de herramientas: el TNC muestra de
tabla de herramientas en forma de una tabla
 Modificar tabla de herramientas: colocar la softkey
EDITAR en ON
 Con las teclas de flecha arriba/abajo seleccionar el
número de la herramienta que se quiere modificar
 Con las teclas de flecha derecha/izquierda seleccionar
los datos de herramienta que se quieren modificar
 Salir de la tabla de herramientas: pulsar la tecla END
Informaciones detallada respecto a este tema
 Modos de funcionamiento del TNC: Véase "Modos de
funcionamiento" en pág. 60
 Trabajar con la tabla de herramientas: Véase "Introducir los datos de
la herramienta en la tabla" en pág. 146
