15.3 T
rabajar con ciclos de mecanizado

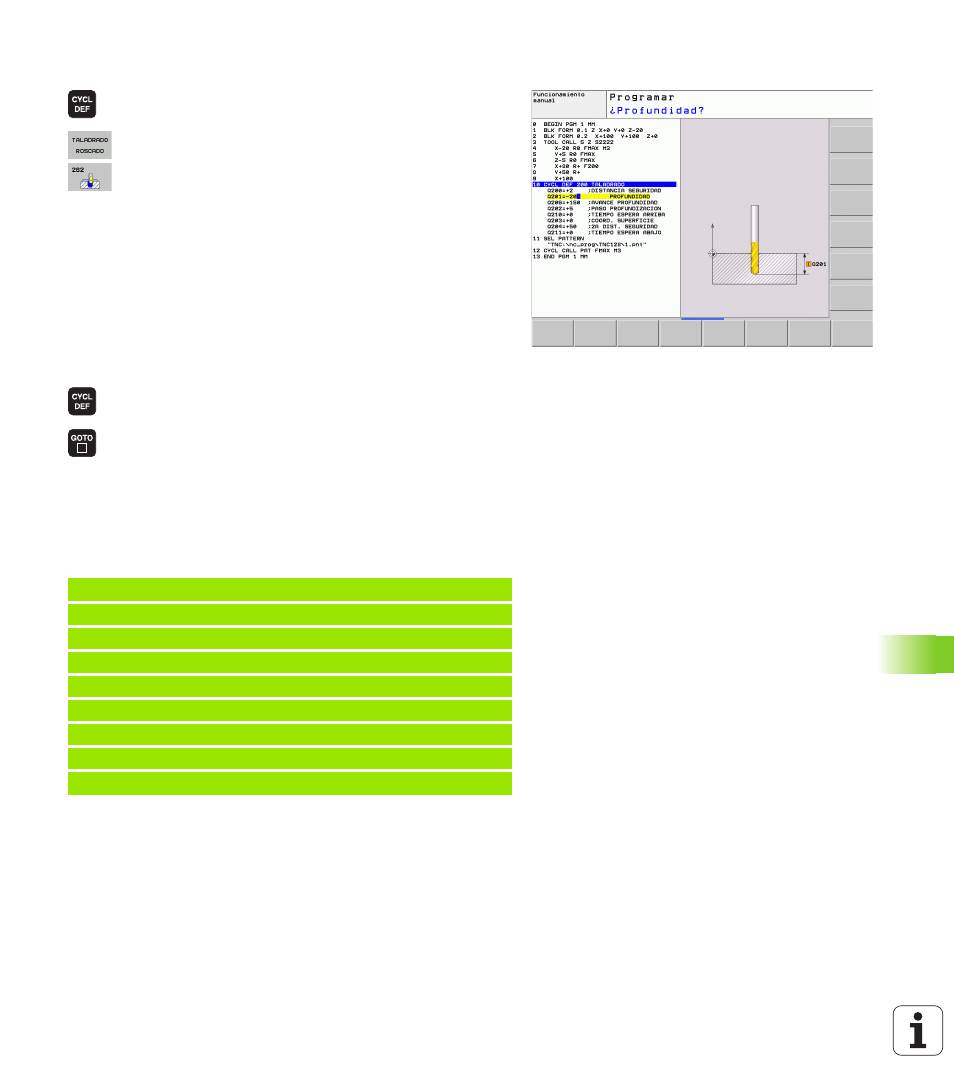

Definir el ciclo mediante softkeys
La carátula de softkeys muestra los diferentes grupos
de ciclos
Seleccionar el grupo de ciclos, p.ej. ciclos de taladrado
Seleccionar el ciclo, p.ej. taladrado El TNC abre un
diálogo y pregunta por todos los valores de
introducción; simultáneamente aparece en la mitad
derecha de la pantalla un gráfico en el cual aparecen
los parámetros a introducir en color más claro
Introducir todos los parámetros solicitados por el TNC
y finalizar la entrada con la tecla ENT
El TNC finaliza el diálogo después de haber
introducido todos los datos precisos
Definir el ciclo a través de la función GOTO
La carátula de softkeys muestra los diferentes grupos
de ciclos
El TNC visualiza en una ventana un resumen de los
ciclos.
Seleccionar con el cursor el ciclo que se desea o
Introducir el número de ciclo y confirmar cada vez con
la tecla ENT. El TNC abre entonces el diálogo del ciclo
descrito anteriormente
Ejemplo de frases NC
7 CYCL DEF 200 TALADRO
Q200=2
;DIST. DE SEGURIDAD
Q201=3
;PROFUNDIDAD
Q206=150
;AVANCE AL PROFUNDIZAR
Q202=5
;PROFUNDIDAD DE PASO
Q210=0
;TIEMPO DE ESPERA ARRIBA
Q203=+0
;COORDENADA SUPERFICIE
Q204=50
;2ª. DIST.DE SEGURIDAD
Q211=0.25
;TIEMPO DE ESPERA ABAJO
