464
Ciclos: Funciones especiales
1
9
.4 Or
ientación del cabezal (ciclo
13)

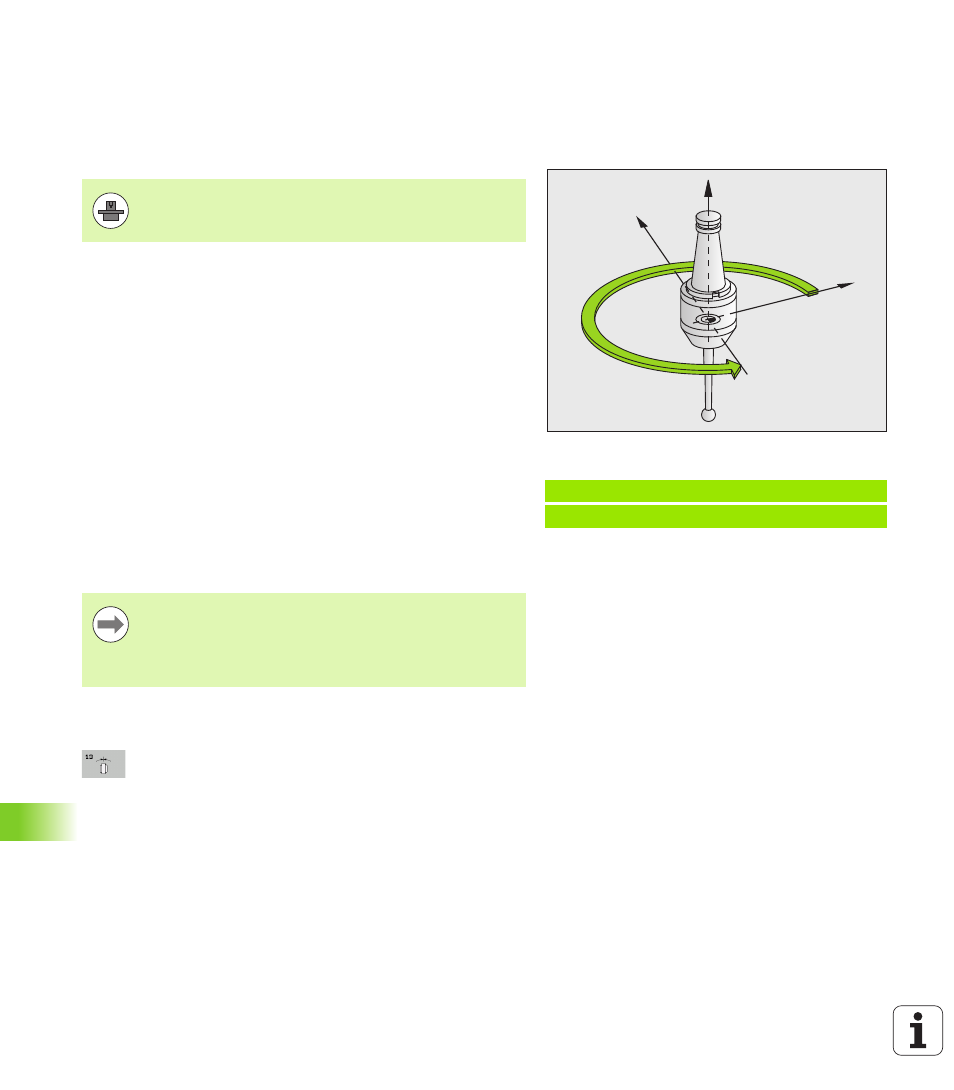

19.4 Orientación del cabezal
(ciclo 13)
Función de ciclo
El TNC puede controlar el cabezal principal de una máquina
herramienta y girarlo a una posición determinada según un ángulo.
La orientación del cabezal se utiliza p.ej.
 sistemas de cambio de herramienta con una determinada posición
para el cambio de la misma
 para ajustar la ventana de emisión y recepción del palpador 3D con
transmisión por infrarrojos
El TNC posiciona la posición angular definida en el ciclo mediante la
programación de M19 o M20 (depende de la máquina).
Cuando se programa M19 ó M20, sin haber definido antes el ciclo 13,
el TNC posiciona el cabezal principal en un valor angular, que se ha
fijado por el fabricante de la máquina (ver manual de la máquina).
¡Tener en cuenta durante la programación!
Parámetros de ciclo
 Angulo de orientación : Introducir el ángulo referido
al eje de referencia angular del plano de mecanizado.
Campo de introducción: 0,0000° a 360,0000°
Ejemplo: Bloques NC
93 CYCL DEF 13,0 ORIENTACIÓN
94 CYCL DEF 13,1 ÁNGULO 180
X
Y
Z
La máquina y el TNC deben estar preparados por el
constructor de la máquina.
En los ciclos de mecanizado 202, 204 y 209 se emplea
internamente el ciclo 13. Tener en cuenta en el programa
NC, que si es preciso se deberá reprogramar el ciclo 13
tras uno de los anteriomente nombrados ciclos de
mecanizado.
