Programación: Movimientos de la herramienta
6.2 Pr
ogr
a
mar mo
vimient
o
s de la her
ramienta
6.2 Programar movimientos de la
herramienta
Programación del movimiento de la herramienta
para un mecanizado

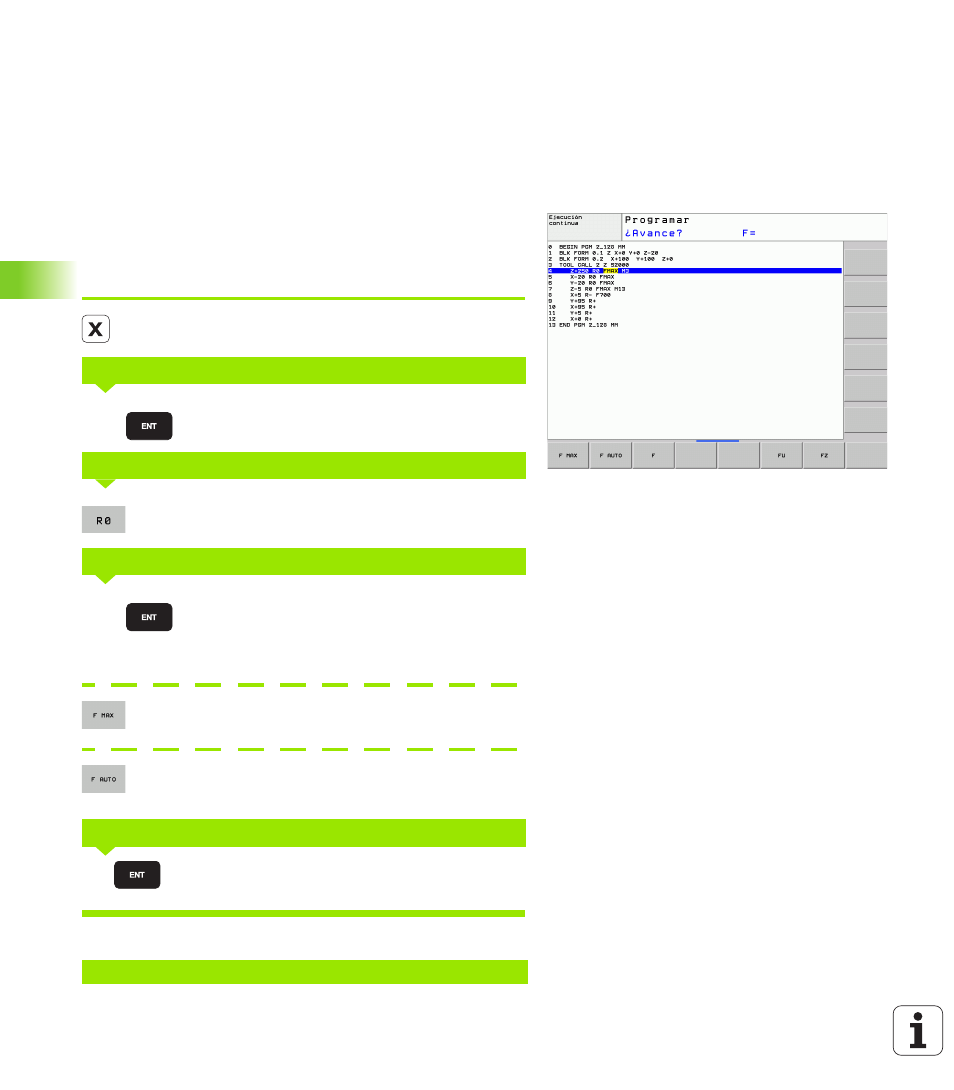

Elaboración de frases de programa con las teclas del eje
Con las teclas de eje se abre el diálogo en lenguaje conversacional. El
TNC pregunta sucesivamente por los datos necesarios y añade esta
frase en el programa de mecanizado.
Ejemplo – Programación de una recta.
Seleccionar la tecla del eje con la que se desea
realizar el posicionamiento, p. ej. X
Introducir la coordenada del punto final de la recta,
p.ej., 10, confirmar con la tecla ENT
Seleccionar la corrección de radio: p.ej., pulsar la
softkey R0, la herramienta se desplaza sin corrección
Introducir el avance y confirmar con la tecla ENT: p.ej.
100 mm/min. En la programación en pulgadas: la
introducción de 100 corresponde a un avance de
10 pulgadas/min
Desplazamiento en marcha rápida: pulsar la softkey
FMAX, o bien
Desplazamiento con el avance que está definido en la
frase TOOL CALL: pulsar la softkey FAUTO
Introducir la función auxiliar, p.ej. M3 y finalizar el
diálogo con la tecla ENT
Línea en el programa de mecanizado
¿COORDENADA?
CORRECCIÓN DEL RADIO: ¿R+/R-/SIN CORREC.?
AVANCE F=? / F MAX = ENT
¿FUNCIÓN AUXILIAR M?
X+10 R0 FMAX M3
100
100
3
