HEIDENHAIN TNC 128
179
7.
6 Ejemplos de pr
ogr
amación

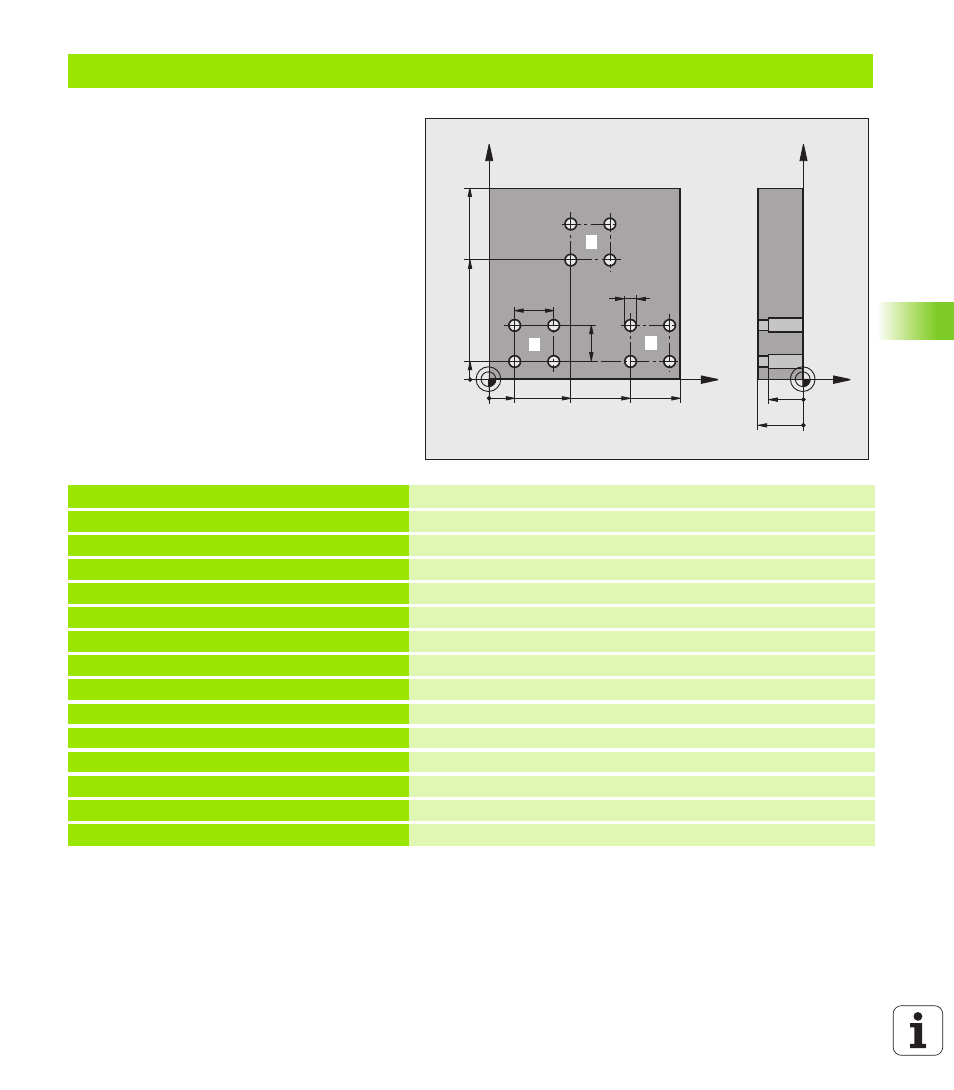

Ejemplo: Grupo de taladros con varias herramientas
Desarrollo del programa
 Programación de los ciclos de mecanizado en el
programa principal
 Llamada a la figura de taladros completa
(subprograma 1)
 Llegada al grupo de taladros del subprograma 1,
llamada al grupo de taladros (subprograma 2)
 Programar una sola vez el grupo de taladros
en el subprograma 2
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000 Llamada a la hta. Broca de centraje
4 Z+250 R0 FMAX Retirar la herramienta
5 CYCL DEF 200 TALADRADO
Definición del ciclo Centraje
Q200=2 ;DIST. DE SEGURIDAD
Q202=-3 ;PROFUNDIDAD
Q206=250 ;PROFUNDIDAD DE PASO F.
Q202=3 ;PROFUNDIDAD DE PASO
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=10 ;2ª DISTANCIA DE SEGURIDAD
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
6 CALL LBL 1
Llamada al subprograma 1 para la figura completa de taladros
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
