15.4 Definición del modelo P
A
T
TERN
D
EF

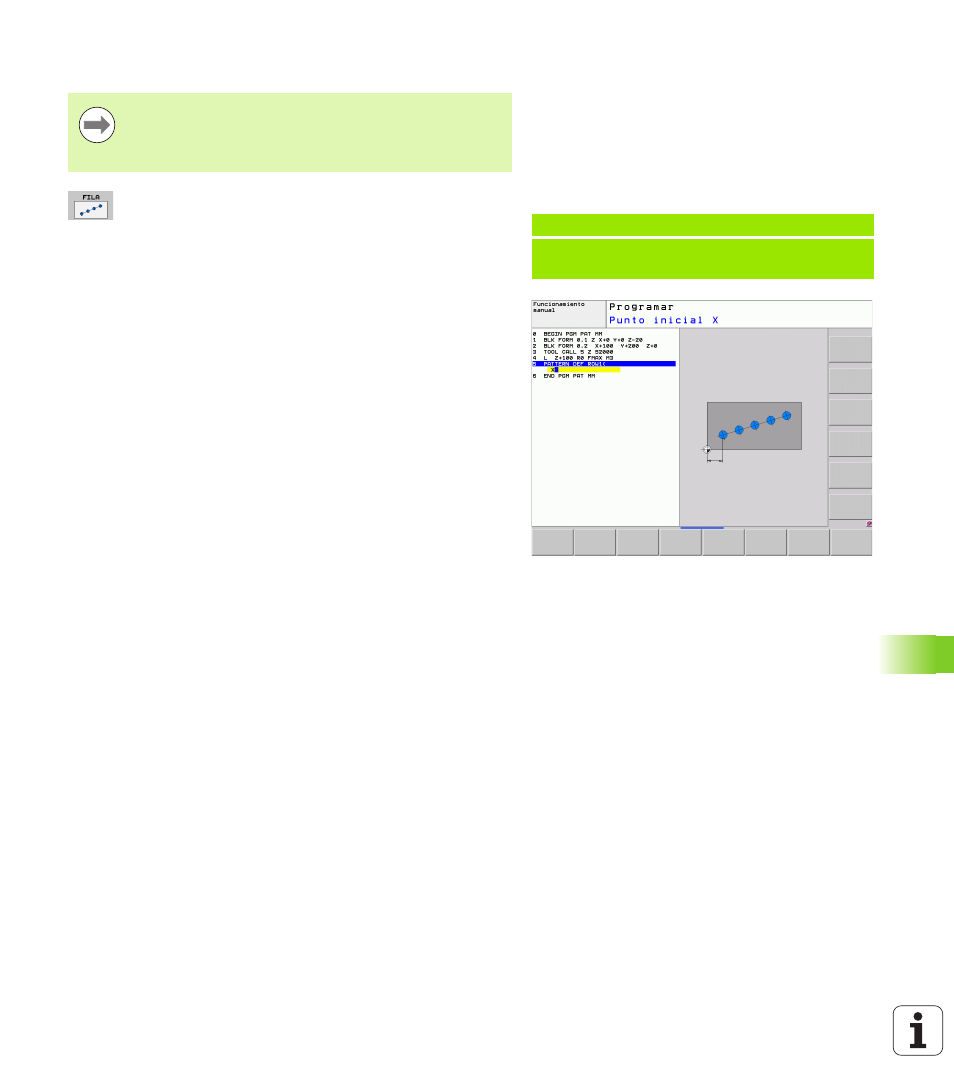

Definir filas únicas
 Punto inicial X
(valor absoluto): coordenada del
punto inicial de la fila en el eje X
 Punto inicial Y (valor absoluto): coordenada del
punto inicial de la fila en el eje Y
 Distancia posiciones de mecanizado
(incremental)
: distancia entre las posiciones de
mecanizado. Valor a introducir positivo o negativo
 Número de mecanizados
: número total de posiciones
de mecanizado
 Posición de giro de todo el modelo (absoluto) :
ángulo de giro alrededor del punto inicial introducido.
Eje de referencia: eje principal del plano de
mecanizado activo (por ej. X con eje de herramienta
en Z). Valor a introducir positivo o negativo
 Coordenada de la superficie de la pieza (valor
absoluto): introducir la coordenada Z, en la cual debe
empezar el mecanizado
Si se ha definido una superficie de la pieza en Z con
un valor distinto a 0, entonces este valor actúa
adicionalmente a la superficie de la pieza Q203 que se ha
definido en el ciclo de mecanizado.
Ejemplo: Bloques NC
10 Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
