Primeros pasos con el TNC 128
1
.3 Pr
ogr
a
mar la pr
imer
a pieza
Programar un contorno sencillo

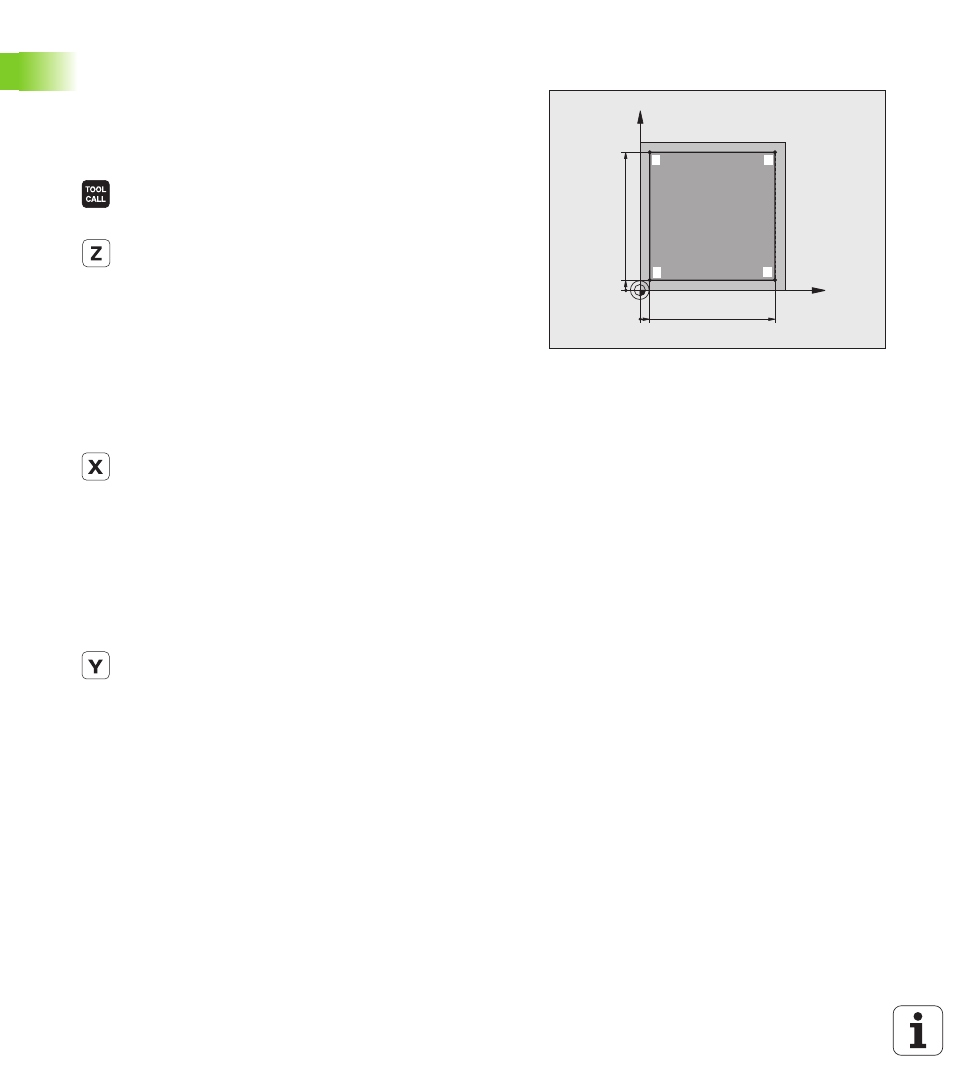

El contorno mostrado en la imagen a la derecha se debe fresar en una
pasada a la profundidad de 5 mm. La definición de la pieza en bruto ya
está creada. Después de abrir un diálogo mediante una tecla de
función introducir todos los datos solicitados por el TNC en la cabecera
de la pantalla.
 Llamar herramienta: Introducir los datos de
herramienta. Confirmar los datos cada vez con la tecla
ENT, no olvidar el eje de herramienta.

Retirar herramienta: pulsar la tecla de eje naranja Z
para retirar en el eje de la herramienta e introducir el
valor para la posición que se debe buscar, p. ej. 250.
Confirmar con la tecla ENT
 Corrección del radio: R+/R-/ninguna corr.?
confirmar con la tecla ENT: No activar ninguna
corrección del radio
 Avance F=?
confirmar con la tecla ENT: desplazar en
marcha rápida (FMAX)
 Función auxiliar M? confirmar con la tecla END: el
TNC guarda la frase de desplazamiento introducida
 Preposicionar herramienta en el plano de mecanizado:
pulsar la tecla de eje naranja X e introducir el valor
para la posición que se debe buscar, p. ej. -20
 Corrección del radio: R+/R-/ninguna corr.?
confirmar con la tecla ENT: No activar ninguna
corrección del radio
 Avance F=? confirmar con la tecla ENT: desplazar en
marcha rápida (FMAX)
 Función auxiliar M?
confirmar con la tecla END: el
TNC guarda la frase de desplazamiento introducida
 Pulsar la tecla de eje naranja Y e introducir el valor para
la posición que se debe buscar, p. ej. -20. Confirmar
con la tecla ENT
 Corrección del radio: R+/R-/ninguna corr.?
confirmar con la tecla ENT: No activar ninguna
corrección del radio
 Avance F=? confirmar con la tecla ENT: desplazar en
marcha rápida (FMAX)
 Función auxiliar M?
confirmar con la tecla END: el
TNC guarda la frase de desplazamiento introducida
X
Y
95 5
95
5
1 4
2 3
