468
Ciclos del sistema de palpación
20.2 ¡Ant
es de tr
abajar con los ciclos de palpación!

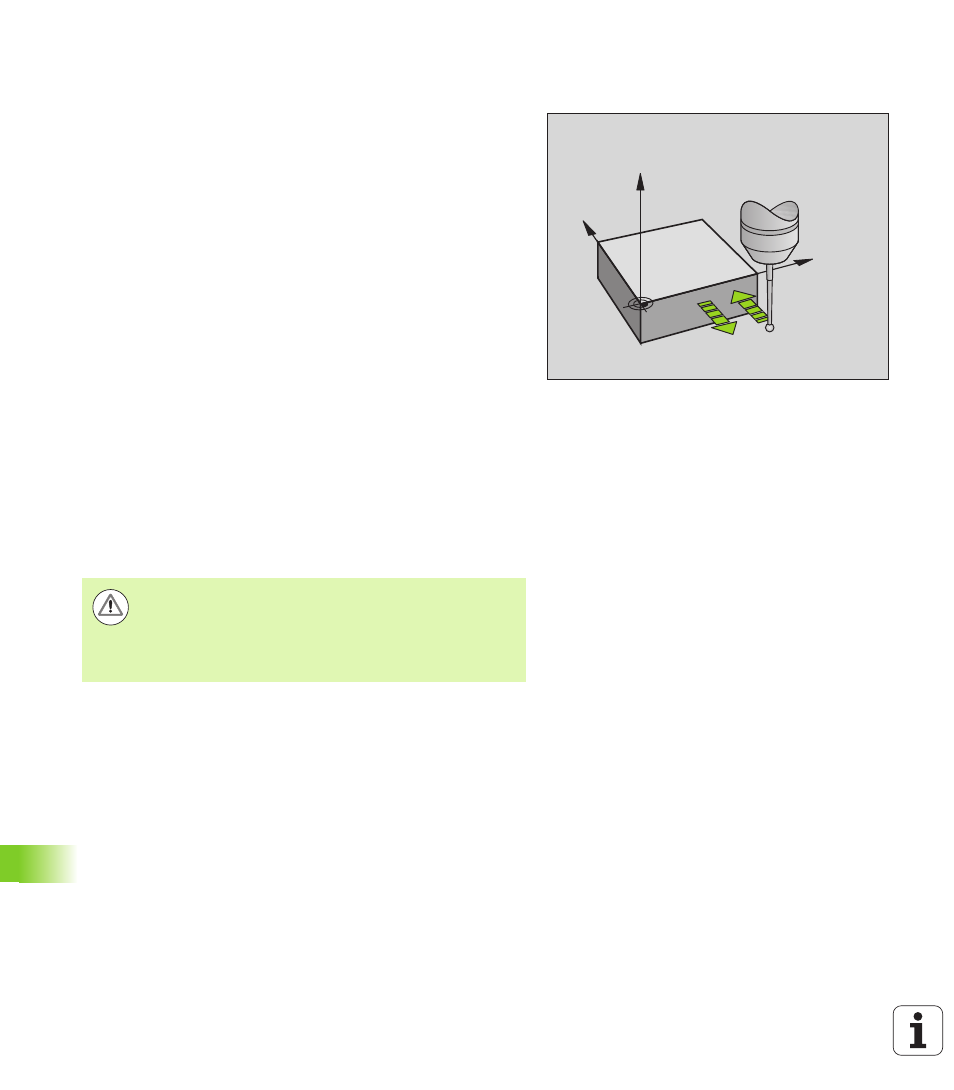

Palpador digital, avance de palpación: F en la
tabla del sistema de palpación
En F se determina el avance con el cual el TNC palpa la pieza.
Palpador digital, avance para posicionamiento
de movimiento: FMAX
En FMAX se determina el avance con el cual el TNC posiciona
previamente el palpador, o bien posiciona entre puntos de medición.
Palpador digital, marcha rápida para
movimientos de posicionamiento: F_PREPOS en
tabla del sistema de palpación
En F_PREPOS se determina, si el TNC debería posicionar el palpador con
el avance definido en FMAX, o en la marcha rápida de la máquina.
 Valor de introducción = FMAX_PRUEBA: posicionar con avance de FMAX
 Valor de introducción = FMAX_MAQUINA: posicionar previamente con
marcha rápida
Ejecutar ciclos de palpación
Todos los ciclos de palpación se activan a partir de su definición. Es
decir el TNC ejecuta el ciclo automáticamente, cuando en la ejecución
del programa el TNC ejecuta la definición del ciclo.
Los ciclos del sistema de palpación con un número mayor a 400
posicionan el palpador según una lógica de posicionamiento:
 Cuando la coordenada actual de la parte inferior del vástago es
menor a la coordenada de la altura de seguridad (definida en el ciclo),
el TNC retira primero el palpador según el eje del mismo a la altura
de seguridad y a continuación lo posiciona en el plano de
mecanizado hacia el primer punto de palpación.
 Si la coordenada actual del punto sur del palpador es mayor que la
coordenada de la altura de seguridad, el TNC posiciona el palpador
en primer lugar en el plano de mecanizado en el primer punto de
palpación y finalmente en el eje de palpador directamente en la
altura de medición
Y
X
Z
F
FMAX
¡Atención: Peligro de colisión!
Al ejecutar los ciclos del sistema de palpación, el ciclo 8
CREAR SIMETRÍA, el ciclo 11 FACTOR DE MEDIDA y el
ciclo 26 FACTOR DE MEDIDA ESPEC. POR EJE no deben
estar activos.
