Ciclos de taladrado y de roscado con macho
16.3 T
A
LADRAR (ciclo 20
0)

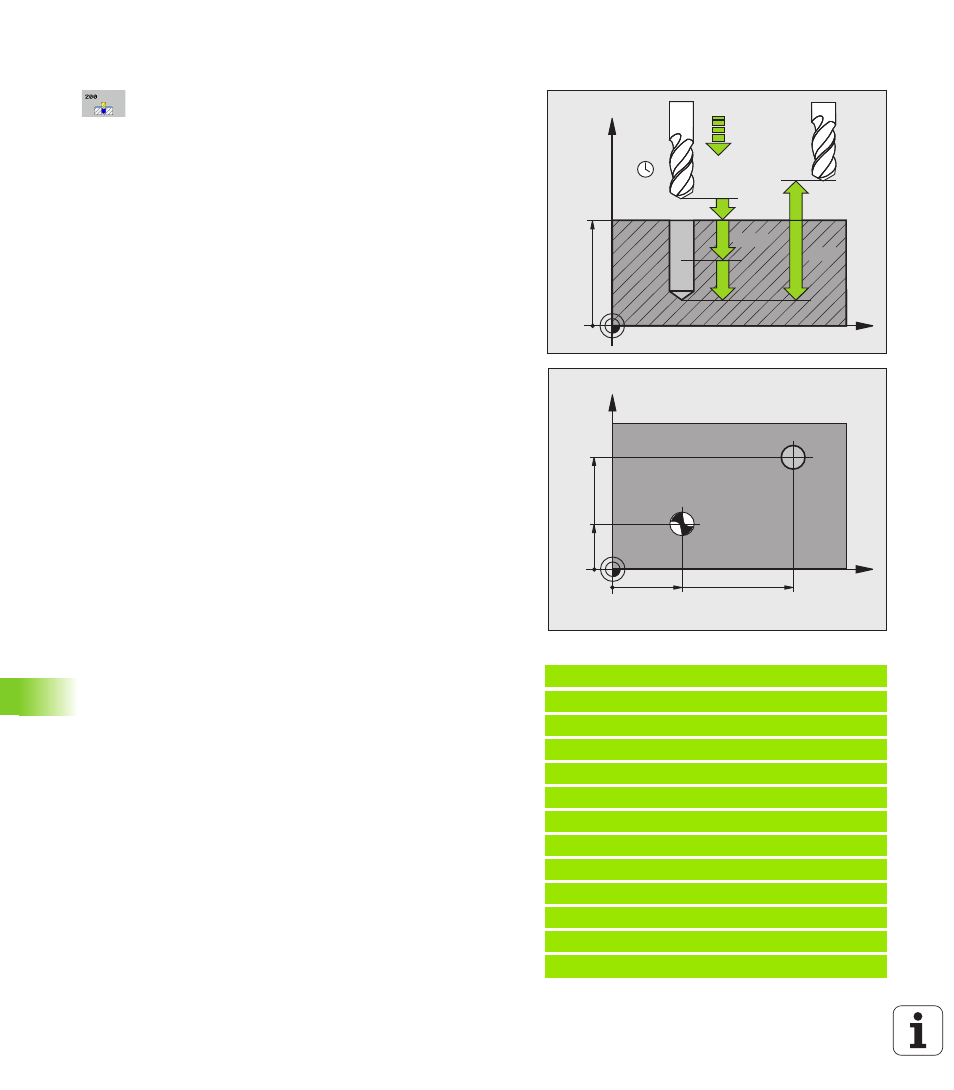

Parámetros de ciclo
 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza; introducir siempre valor positivo Campo de
introducción 0 a 99999.9999
 Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base del taladro
(extremo del cono del taladro). Campo de
introducción -99999,9999 a 99999.9999
 Avance al profundizar
Q206: Velocidad de
desplazamiento de la hta. durante el taladro en
mm/min. Campo de introducción 0 a 99999.9999
alternativo FAUTO, FU
 Profundidad de paso
Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza Campo de introducción 0 a 99999,999. La
profundidad no tiene que ser múltiplo del paso de
profundización. El TNC se desplaza en un sólo paso
de mecanizado a la profundidad total cuando:
 El paso de profundización y la profundidad total son
iguales
 El paso de profundización es mayor a la profundidad
total
 Tiempo de espera arriba Q210: Tiempo en segundos
que espera la hta. a la distancia de seguridad,
después de que el TNC la ha retirado del taladro para
desahogar la viruta Campo de introducción 0 a
3600,0000
 Coordenadas Superficie de la pieza
Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
Campo de entrada -99999,9999 hasta 99999,9999
 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999.9999
 Tiempo de espera abajo Q211: Tiempo en segundos
que espera la hta. en la base del taladro Campo de
introducción 0 a 3600.0000
Ejemplo: Bloques NC
11 CYCL DEF 200 TALADRO
Q200=2 ;DIST. DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASO
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+20 ;COORDENADA SUPERFICIE
Q204=100 ;2ª. DIST.DE SEGURIDAD
Q211=0.1 ;TIEMPO DE ESPERA ABAJO
12 X+30 FMAX
13 Y+20 FMAX M3 M99
14 X+80 FMAX
15 Y+50 FMAX M99
