166
Programación: Movimientos de la herramienta
6.2 Pr
ogr
a
mar mo
vimient
o
s de la her
ramienta

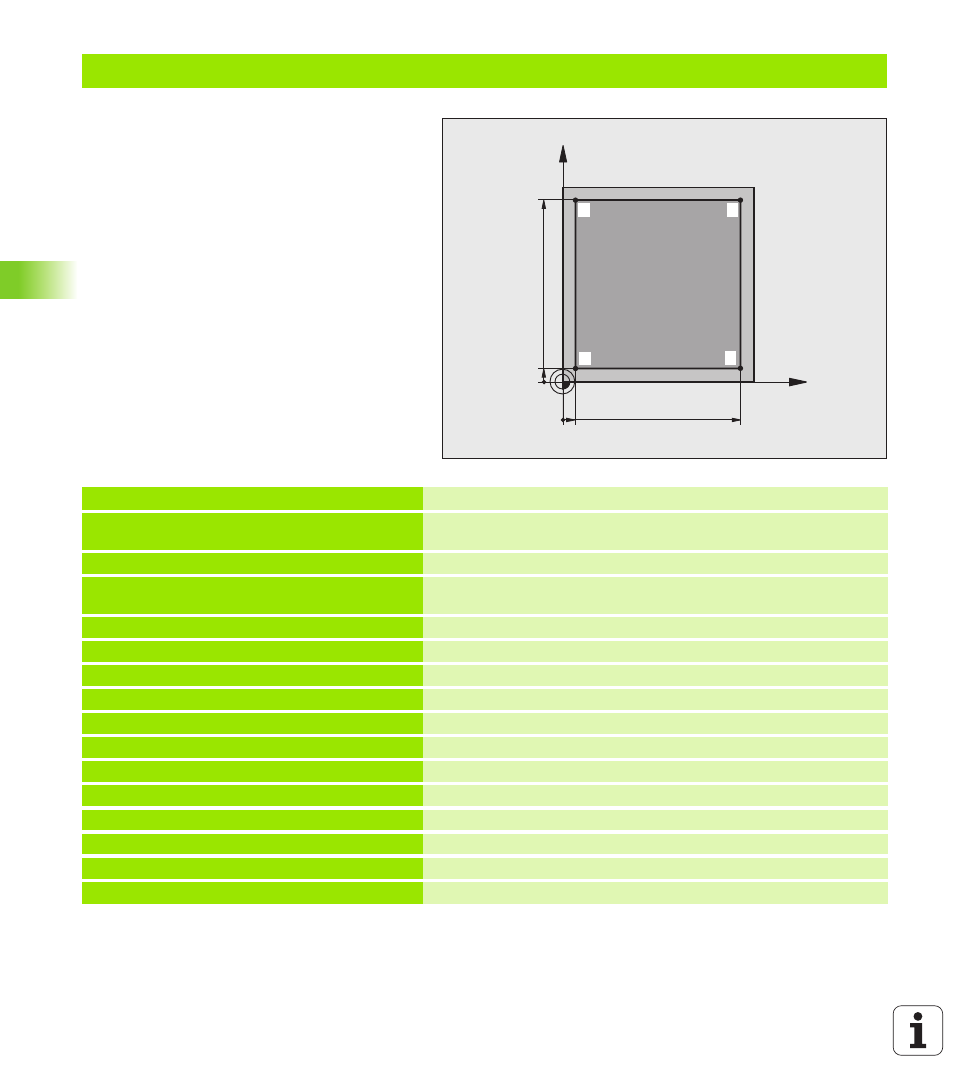

Ejemplo: Movimiento rectilíneo
0 BEGIN PGM LINEAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definición de la pieza en bruto para la simulación gráfica del
mecanizado
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000 Llamada a la herramienta con eje del cabezal y revoluciones del
cabezal
4 Z+250 R0 FMAX Retirar la herramienta en el eje del cabezal en marcha rápida FMAX
5 X-10 R0 FMAX Posicionamiento previo de la herramienta
6 Y-10 R0 FMAX Posicionamiento previo de la herramienta
7 Z+2 R0 FMAX Posicionamiento previo de la herramienta
8 Z-5 R0 F1000 M13
Llegada a la profundidad de fresado con avance F = 1000 mm/min
9 X+5 R- F500
Llegada al contorno
10 Y+95 R+
Llegada al punto 2
11 X+95 R+
Llegada al punto 3
12 Y+5 R+
Llegada al punto 4
13 X-10 R0
Llegada al último punto del contorno 1 y retirar la herramienta
14 Z+250 R0 FMAX M30
Retirar la herramienta, final del programa
15 END PGM LINEAR MM
X
Y
95 5
95
5
1 4
2 3
