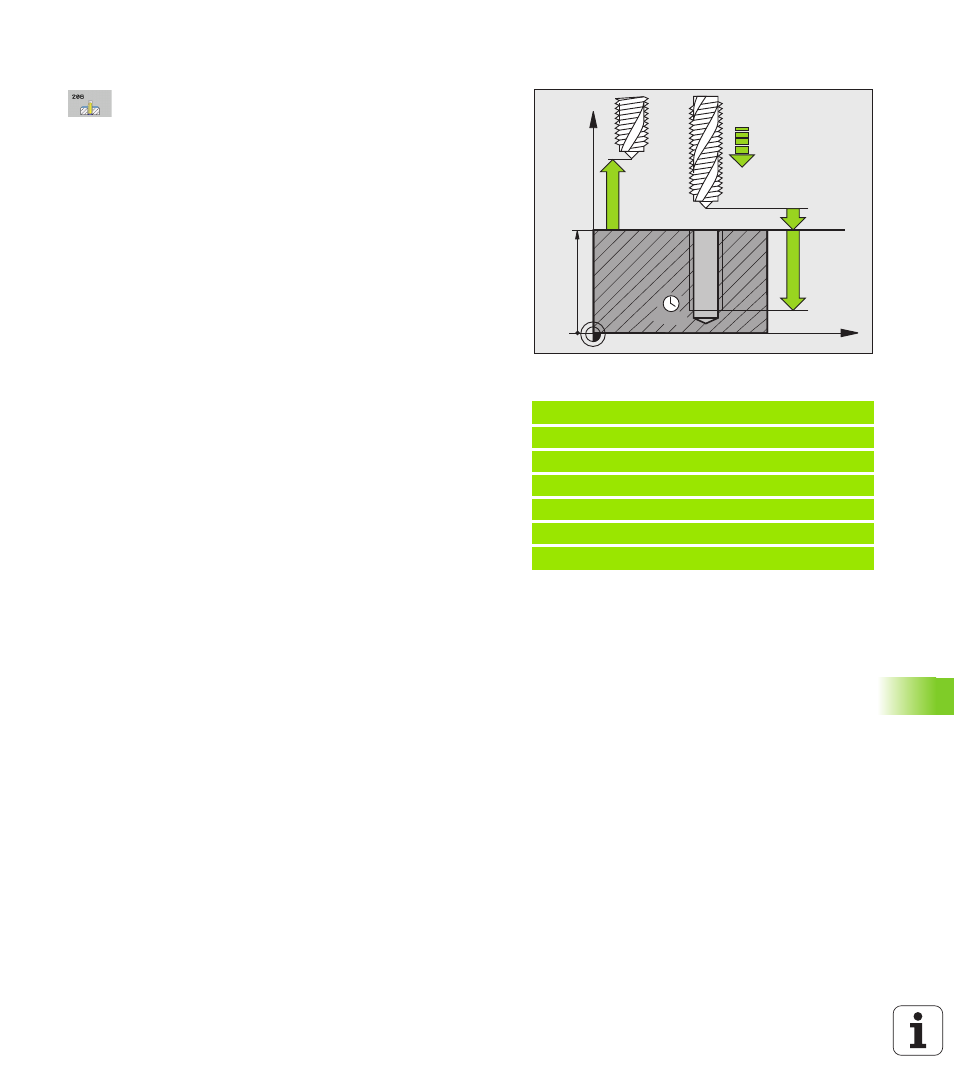

Parámetros de ciclo
 Distancia de seguridad Q200 (valor incremental):
distancia entre el extremo de la hta. (posición inicial)
y la superficie de la pieza; Valor normal: 4 veces el
paso de rosca. Campo de introducción 0 a
99999,9999
 Profundidad de taladrado Q201 (Longitud de rosca,
valor incremental): distancia de la superficie de la
herramienta al final de la rosca. Campo de
introducción -99999,9999 a 99999,9999
 Avance F
Q206: velocidad de desplazamiento de la
hta. durante el roscado Campo de introducción 0 a
99999,999 alternativo FAUTO
 Tiempo de espera abajo
Q211: introducir un valor
entre 0 y 0,5 segundos, para evitar un acuñamiento
de la hta. al retirarla. Campo de introducción 0 a
3600,0000
 Coordenadas Superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
Campo de entrada -99999,9999 hasta 99999,9999
 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
Cálculo del avance: F = S x p
Retirar la hta. durante la interrupción del programa
Si se pulsa la tecla de parada externa STOP durante el roscado rígido,
el TNC visualiza un softkey, con el que es posible retirar libremente la
herramienta.
Ejemplo: Bloques NC
25 CYCL DEF 206 ROSCADO NUEVO
Q200=2 ;DIST. DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
Q203=+25 ;COORDENADA SUPERFICIE
Q204=50 ;2ª. DIST.DE SEGURIDAD
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: Avance mm/min)
S: Revoluciones del cabezal (rpm)
p: Paso de roscado (mm)
