128

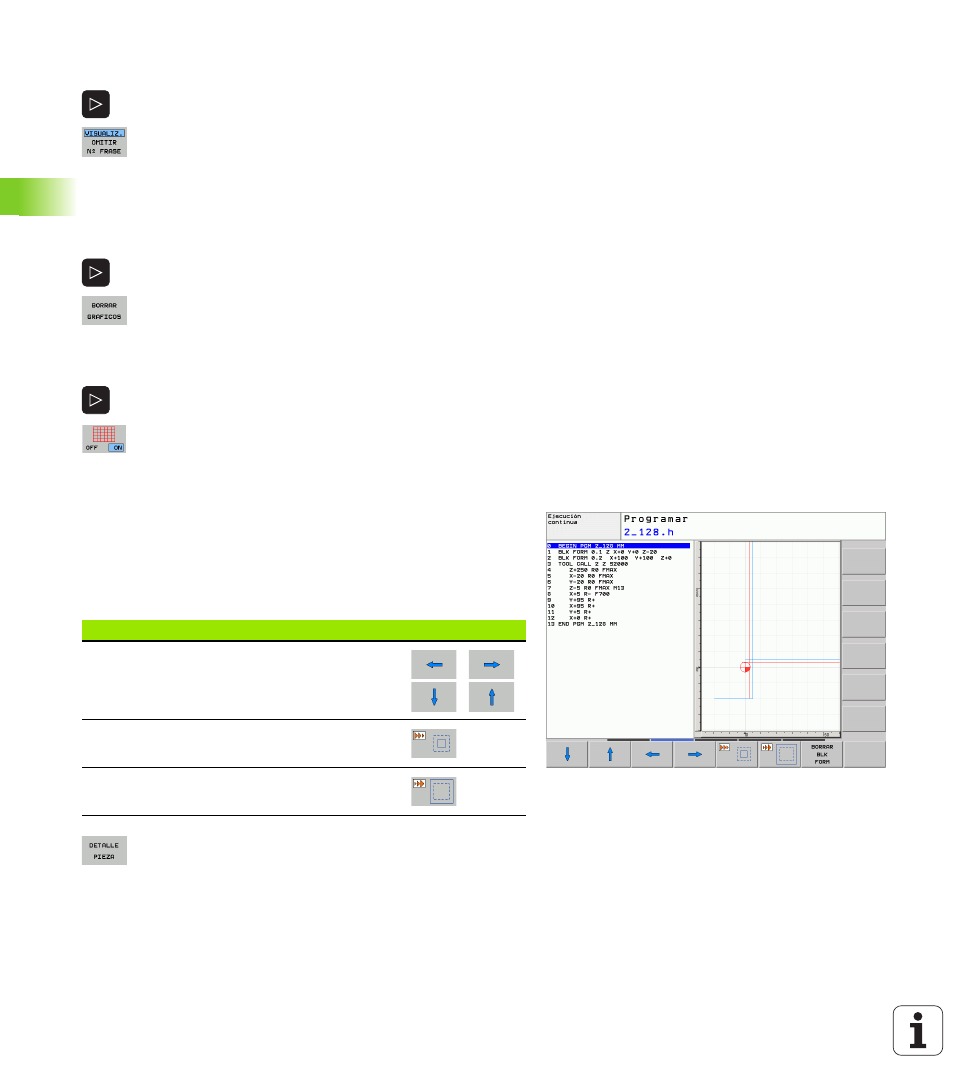

Programación: Ayudas a la programación
4.5 Gráfico de pr
ogr
amación
Activar o desactivar las frases marcadas
 Conmutar la carátula de softkeys: véase figura.

Para visualizar nums. frase: fijar la softkey
VISUALIZAR OMITIR NÚM. FRASE en VISUALIZAR
 Para visualizar núms. frase: Fijar la softkey
VISUALIZAR OMITIR NÚM. FRASE en OMITIR
Borrar el gráfico
 Conmutar la carátula de softkeys: véase figura.
 Borrar el gráfico: pulsar la softkey BORRAR GRAFICO
Mostrar líneas de rejilla
 Conmutar la carátula de softkeys: véase figura.
 Mostrar líneas de rejilla: pulsar la softkey "Mostrar
líneas rejilla".
Ampliación o reducción de una sección
Se puede determinar la vista de un gráfico. Con un margen se
selecciona la sección para ampliarlo o reducirlo.
 Seleccionar la carátula de softkeys para la ampliación o reducción de
una sección (segunda carátula, véase figura)
De esta forma se dispone de las siguientes funciones:
 Con la softkey SECCIÓN PIEZA EN BRUTO aceptar el
campo seleccionado
Con la softkey RESET PIEZA EN BRUTO se reestablece la sección
original.
Función Softkey
Seleccionar el margen y desplazarlo. Para
desplazar mantener pulsada la softkey
correspondiente
Reducir margen - para reducirlo mantener
pulsada la softkey
Ampliar margen - para ampliarlo mantener
pulsada la softkey
