HEIDENHAIN TNC 128
431
1

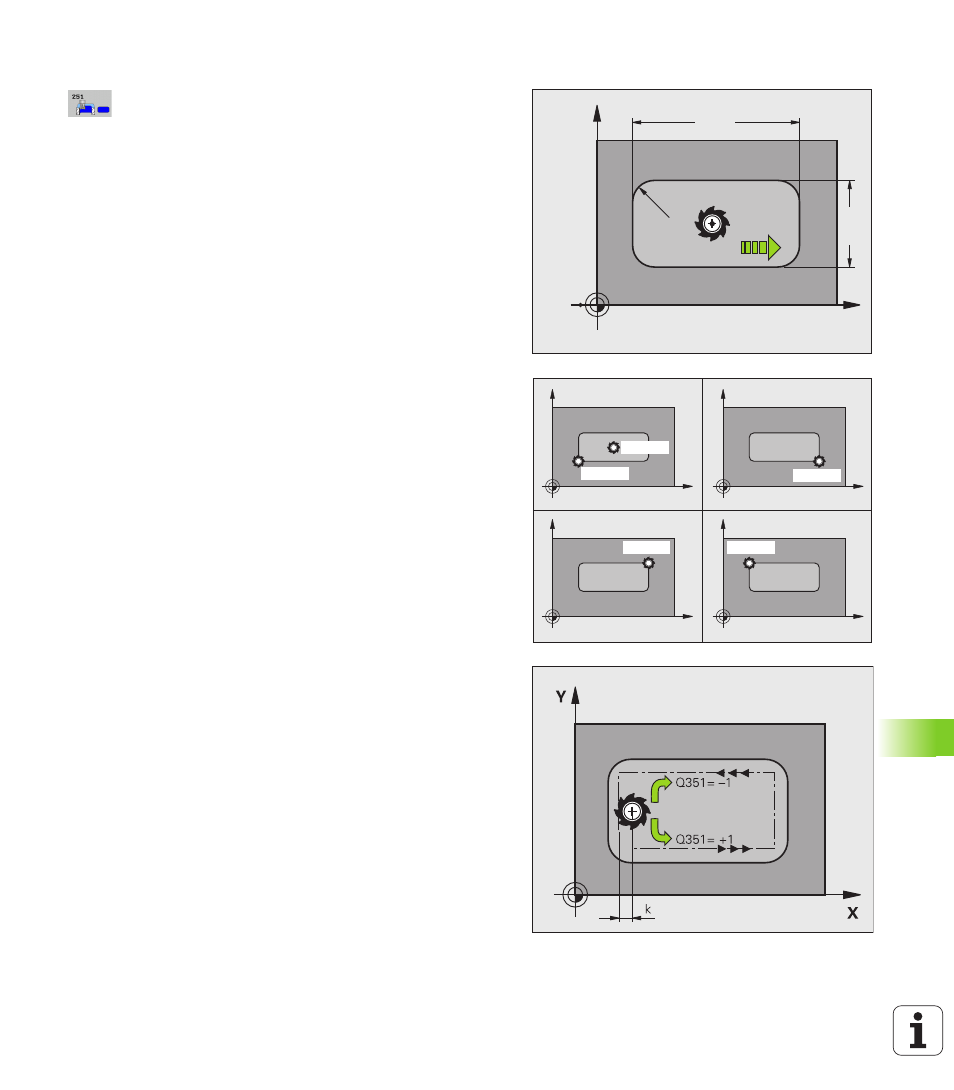

7.2 CAJERA RECT
ANGULAR (ciclo 251)
Parámetros de ciclo
 Tipo de mecanizado (0/1/2)
Q215: Determinación
del tipo de mecanizado:
0
: Desbaste y Acabado
1 : Sólo Desbaste
2 : Sólo Acabado
Acabado lateral y acabado en profundidad solo serán
ejecutados si se ha definido la sobremedida de
acabado correspondiente (Q368, Q369)
 Longitud lado 1 Q218 (valor incremental): Longitud
de la cajera, paralela al eje principal del plano de
mecanizado. Campo de introducción 0 a 99999,9999
 Longitud lado 2 Q219 (valor incremental): Longitud
de la cajera, paralela al eje auxiliar del plano de
mecanizado. Campo de introducción 0 a 99999,9999
 Profundidad
Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la cajera. Campo
de entrada -99999,9999 hasta 99999,9999
 Posición de la cajera
Q367: posición de la cajera
referida a la posición de la herramienta en el
momento de llamar al ciclo:
0
: posición de la herramienta = centro de la cajera
1
: posición de la herramienta = esquina inferior
izquierda
2
: posición de la herramienta = esquina inferior
derecha
3
: posición de la herramienta = esquina superior
derecha
4
: posición de la herramienta = esquina superior
izquierda
 Profundidad de paso
Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0. Campo de
introducción 0 a 99999,9999
 Avance fresado Q207: Velocidad de desplazamiento
de la hta. durante el fresado en mm/min. Campo de
introducción 0 a 99999,999 alternativo FAUTO, FU, FZ
 Avance al profundizar
Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
a profundidad en mm/min. Campo de introducción 0
a 99999,9999 alternativo FAUTO, FU, FZ
 Avance acabado
Q385: Velocidad de desplazamiento
de la hta. durante el acabado lateral y de profundidad
en mm/min. Campo de introducción 0 a 99999.9999
alternativo FAUTO, FU, FZ
 Sobremedida del acabado lateral
Q368 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado. Campo de introducción 0 a 99999,9999
X
Y
Q21
9
Q218
Q207
Q220
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
