Ciclos de taladrado y de roscado con macho
16.5 MANDRINADO (ciclo 202)
Dirección de libre retroceso (0/1/2/3/4)
Q214:
Determinar la dirección en la cual el TNC retira la hta.
de la base del taladro (después de la orientación del
cabezal)
Ángulo para orientación del cabezal
Q336 (valor
absoluto): ángulo sobre el cual el TNC posiciona la hta.
antes de retirarla. Campo de introducción -360,000 a
360,000

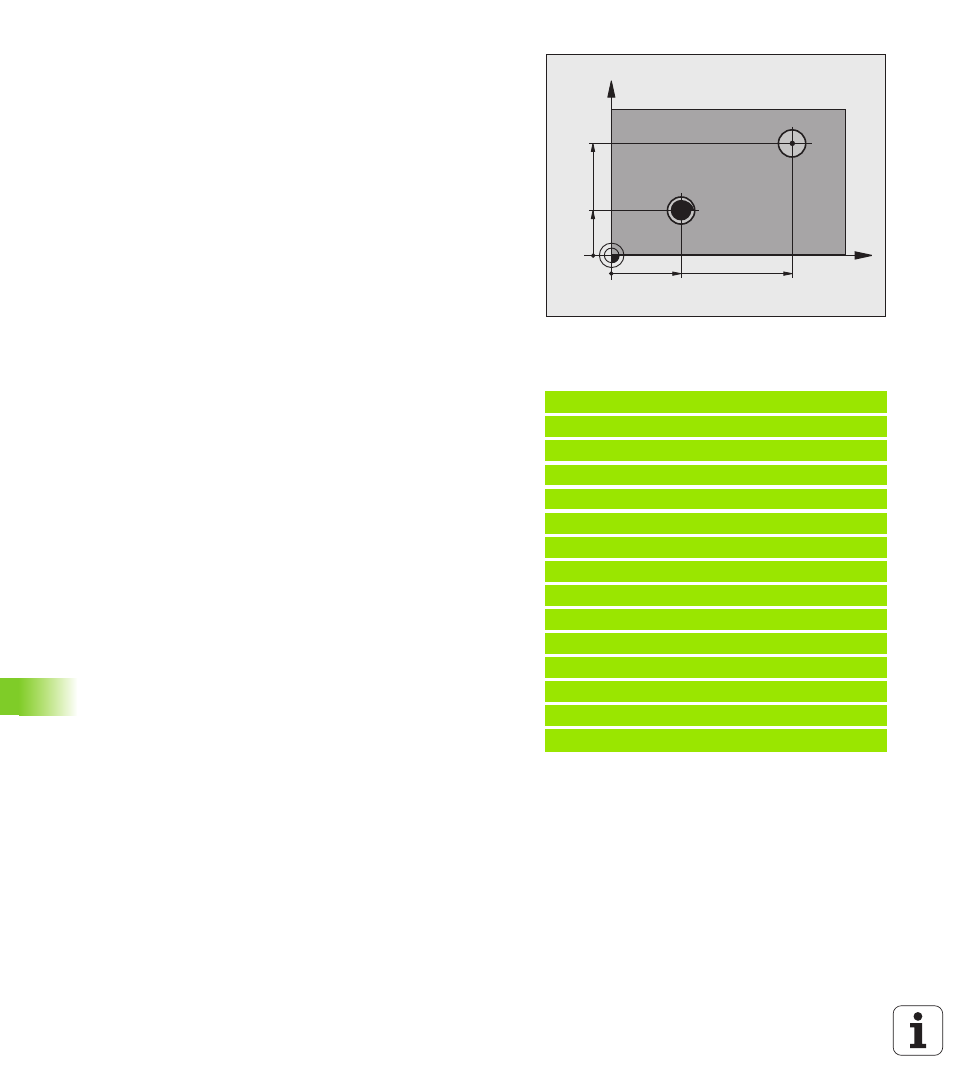

Ejemplo:
10
Z+100 R0 FMAX
11 CYCL DEF 202 MANDRINADO
Q200=2
;DIST. DE SEGURIDAD
Q201=-15
;PROFUNDIDAD
Q206=100
;AVANCE AL PROFUNDIZAR
Q211=0.5
;TIEMPO DE ESPERA ABAJO
Q208=250
;AVANCE RETROCESO
Q203=+20
;COORDENADA SUPERFICIE
Q204=100
;2ª. DIST.DE SEGURIDAD
Q214=1
;DIRECCIÓN DE RETROCESO
Q336=0
;ÁNGULO CABEZAL
12
X+30 FMAX
12
Y+20 FMAX M3 M99
14
X+80 FMAX
14
Y+50 FMAX M99
30
X
Y
20
80
50
0
no retirar la herramienta
1
retirar la hta. en la dirección negativa del eje
principal
2
retirar la hta. en la dirección negativa del eje
transversal
3
retirar la hta. en la dirección positiva del eje
principal
4
retirar la hta. en la dirección positiva del eje
transversal
