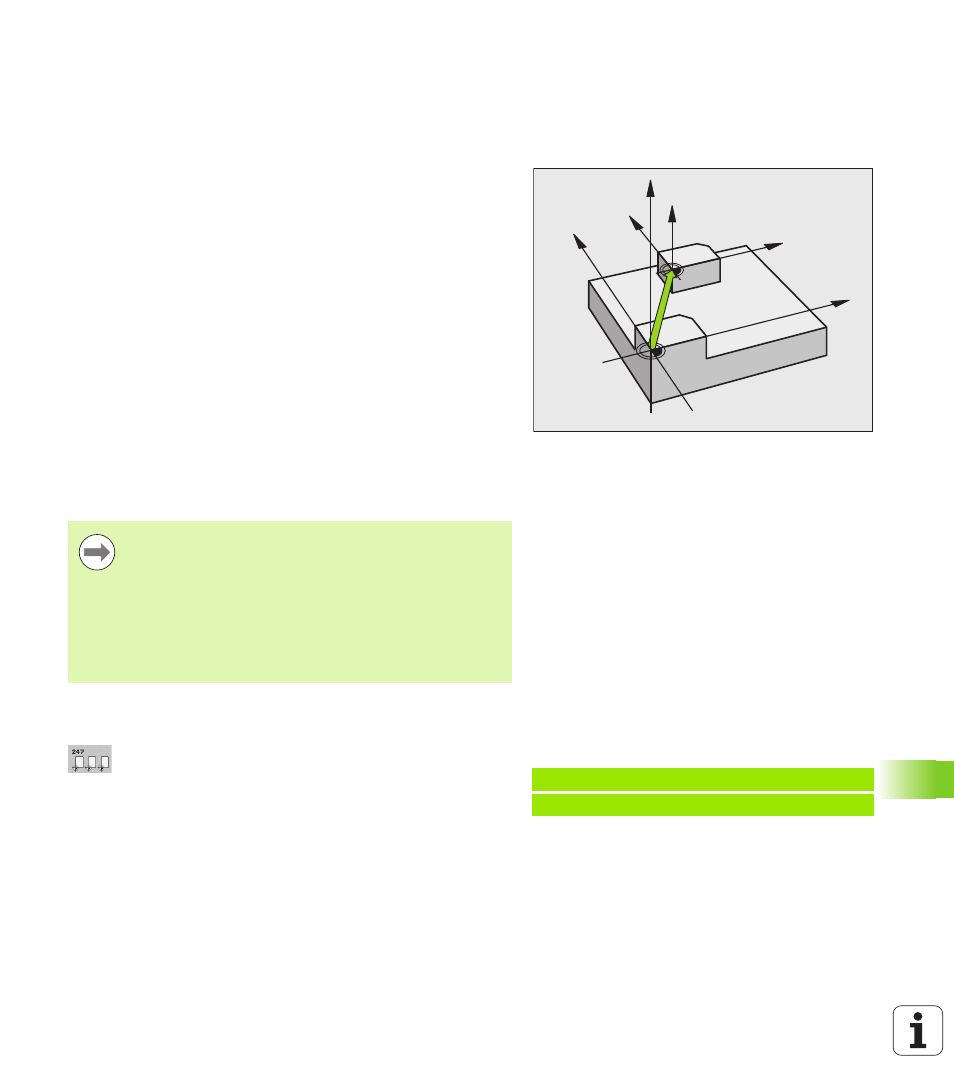

18.4 FIJACION DEL PUNTO DE
REFERENCIA (ciclo 247)
Funcionamiento
Con el ciclo FIJAR PUNTO REFERENCIA se puede activar un preset
definido en una tabla de presets como nuevo punto de referencia.
Después de la definición del ciclo FIJAR PUNTO REFERENCIA todas
las coordenadas y desplazamientos del punto cero (absolutas e
incrementales) se refieren al nuevo preset.
Visualización de estados
En la visualización de estado el TNC muestra el número de preset
activo tras el símbolo del punto de referencia.
¡Tener en cuenta antes de la programación!
Parámetros de ciclo
 ¿Número para el punto de referencia? : Introducir
número del punto de referencia de la tabla de presets,
que debe ser activado. Campo de introducción 0 a
65535
Visualizaciones de estados
En la visualización de estado (VISUALIZACIÓN DE POSICIÓN DE
ESTADO) el TNC muestra el número de preset activo tras el punto de
referencia
.
Z
Z
X
X
Y
Y
Al activar un punto de referencia de la tabla de presets, el
TNC realiza un reset de desplazamiento, espejo, rotación,
escala y factor de medida específico de eje.
Cuando se active el número preset 0 (fila 0), activar
entonces el punto de referencia que se haya fijado por
última vez en modo manual.
En el modo de funcionamiento Test del programa no se
puede activar el ciclo 247.
Ejemplo: Bloques NC
13 CYCL DEF 247 FIJAR PUNTO DE REFERENCIA
Q339=4 ;NÚMERO DEL PUNTO REFERENCIA
