Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras
1
7.3 ISLA RECT
ANGULAR (ciclo 256)
 Distancia de seguridad Q200 (valor incremental):
distancia entre la superficie frontal de la hta. y la
superficie de la pieza. Campo de introducción 0 a
99999,9999
 Coordenada de la superficie de la pieza Q203 (valor
absoluto): Coordenada absoluta de la superficie de la
pieza. Campo de introducción -99999,9999 a
99999,9999
 2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
 Tipo de fresado
Q351: Tipo de fresado con M3:
+1
= Fresado sincronizado
–1
= Fresado a contramarcha
 Factor de solapamiento en la trayectoria Q370:
Q370 x radio de la hta. da como resultado la
aproximación lateral k. Campo de introducción 0,1 a
1,9999
Ejemplo: Bloques NC
8 CYCL DEF 256 ISLA RECTANGULAR
Q215=0 ;TIPO DE MECANIZADO
Q218=60 ;LONGITUD LADO 1
Q424=74 ;DIMENSIÓN DE LA PIEZA EN
BRUTO 1
Q219=40 ;LONGITUD LADO 2
Q425=60 ;DIMENSIÓN DE LA PIEZA EN
BRUTO 2
Q201=-20 ;PROFUNDIDAD
Q367=0 ;POSICIÓN DE LA ISLA
Q202=5 ;PROFUNDIDAD DE PASO
Q207=500 ;AVANCE DE FRESADO
Q206=150 ;AVANCE AL PROFUNDIZAR
Q385=500 ;AVANCE DE ACABADO
Q368=0.2 ;SOBREMEDIDA LATERAL
Q369=0.1 ;SOBREMEDIDA EN PROFUNDIDAD
Q338=5 ;PASO PARA ACABADO
Q200=2 ;DIST. DE SEGURIDAD
Q203=+0 ;COORDENADA SUPERFICIE
Q204=50 ;2ª. DIST.DE SEGURIDAD
Q351=+1 ;TIPO DE FRESADO
Q370=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
9 X+50 R0 FMAX
9 Y+50 R0 FMAX M3 M99

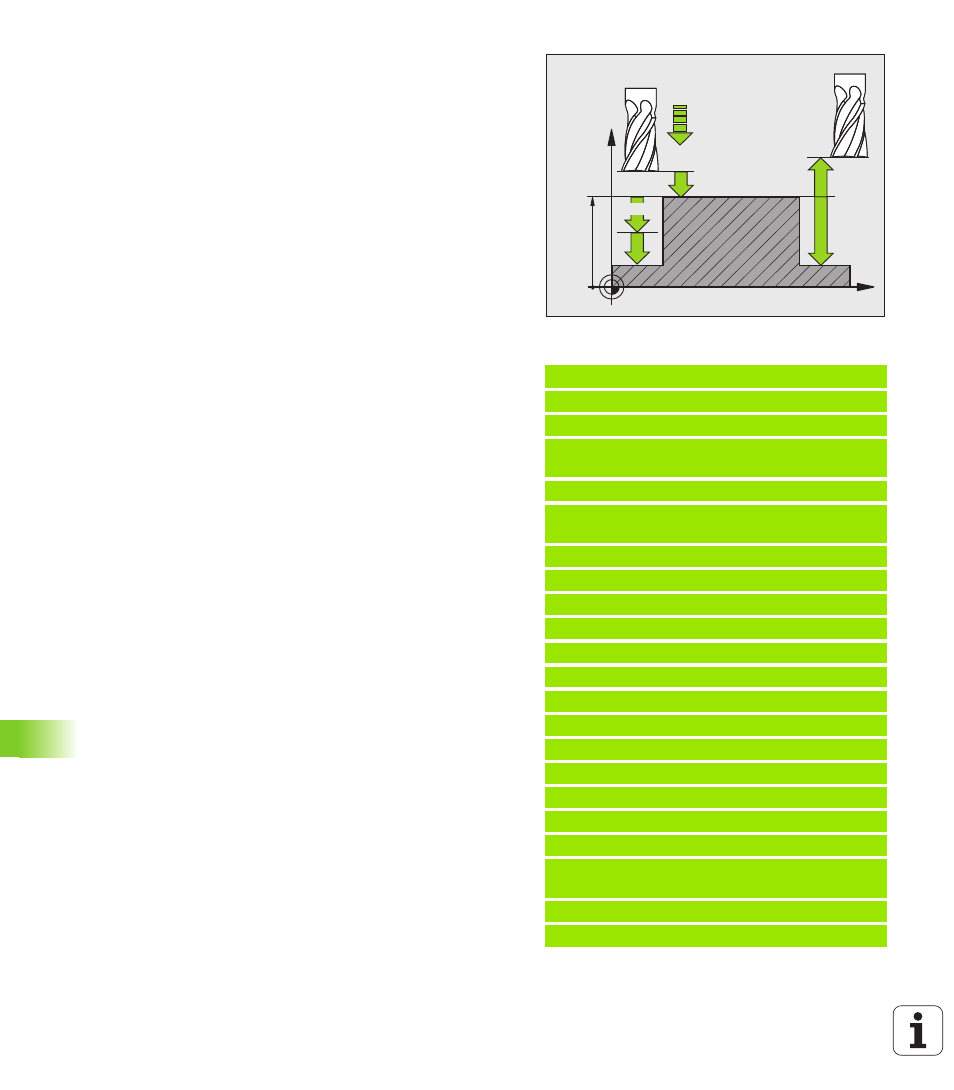

X
Z
Q200
Q201
Q206
Q203
Q204
Q202
