Ciclos: Conversiones de coordenadas
1

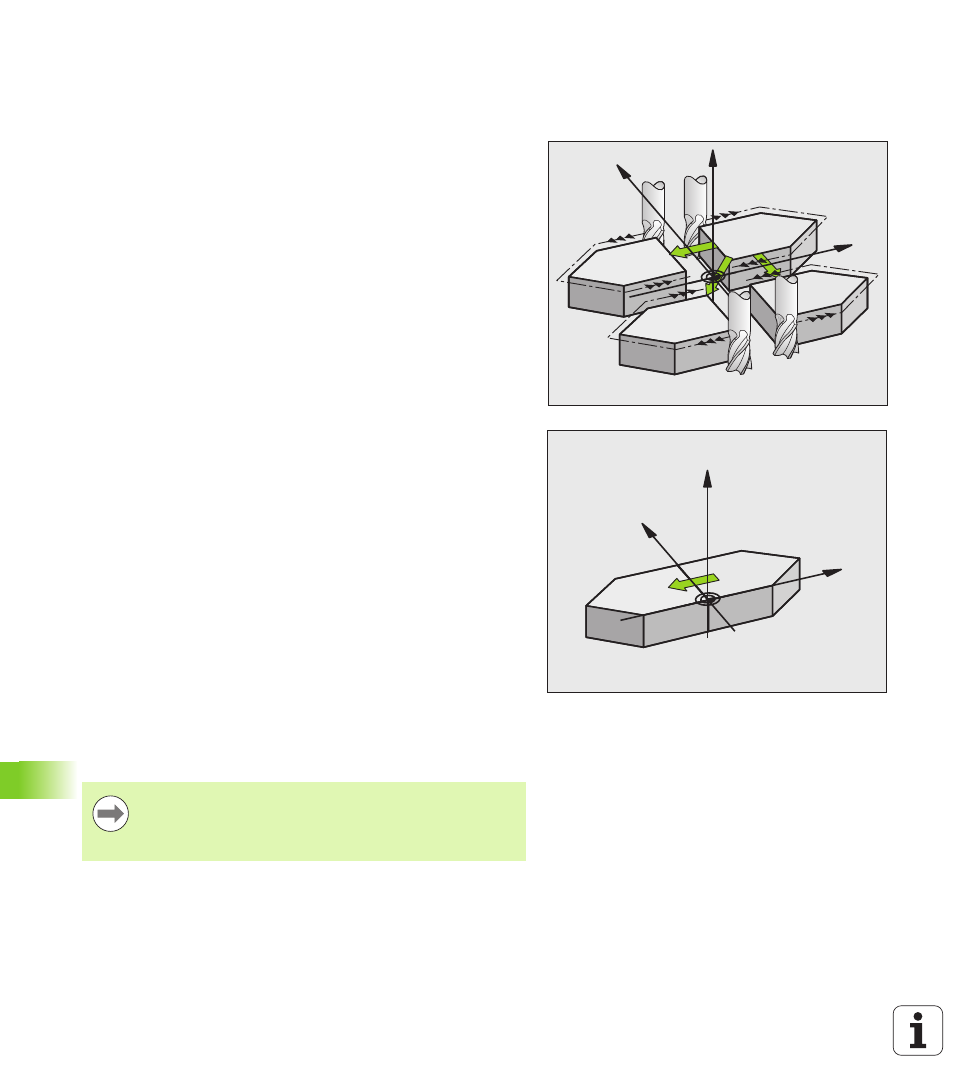

8.5 ESPEJO (ciclo 8)
18.5 ESPEJO (ciclo 8)
Funcionamiento
El TNC puede realizar un mecanizado espejo en el plano de
mecanizado.
El ciclo espejo se activa a partir de su definición en el programa.
También actúa en el modo de funcionamiento Posicionamiento
manual. El TNC muestra los ejes espejo activados en la visualización
de estados adicional.
 Si sólo se refleja un eje, se modifica el sentido de desplazamiento
de la hta. Esto no es válido en los ciclos fijos.
 Cuando se reflejan dos ejes, no se modifica el sentido de
desplazamiento.
El resultado del espejo depende de la posición del punto cero:
 El punto cero está sobre el contorno a reflejar: La trayectoria se
refleja directamente en el punto cero,
 El punto cero está fuera del contorno a reflejar: La trayectoria se
prolonga;
desplazamiento del punto cero
Programar de nuevo el ciclo ESPEJO con la introducción NO ENT.
¡Tener en cuenta durante la programación!
Y
X
Z
Y
X
Z
Si sólo se refleja un eje, se modifica el sentido de
desplazamiento en los ciclos de fresado de la serie 200.
Excepción: ciclo 208, en el cual se mantiene el sentido
definido en el ciclo.
