Disparo sobre formas de onda
Disparo sobre pulsos
4
73
En la pantalla aparecen todos los impulsos cortos
positivos inferiores a 5 ms. (Consulte la Figura 33).
Sugerencia
El instrumento de medida guarda todas las
pantallas disparadas en la memoria de
reproducción. Por ejemplo, si configuró el disparo
para transitorios rápidos, podrá capturar 100
transitorios rápidos con lecturas de tiempo.
Utilice la tecla
REPLAY para examinar todos los
transitorios rápidos almacenados.

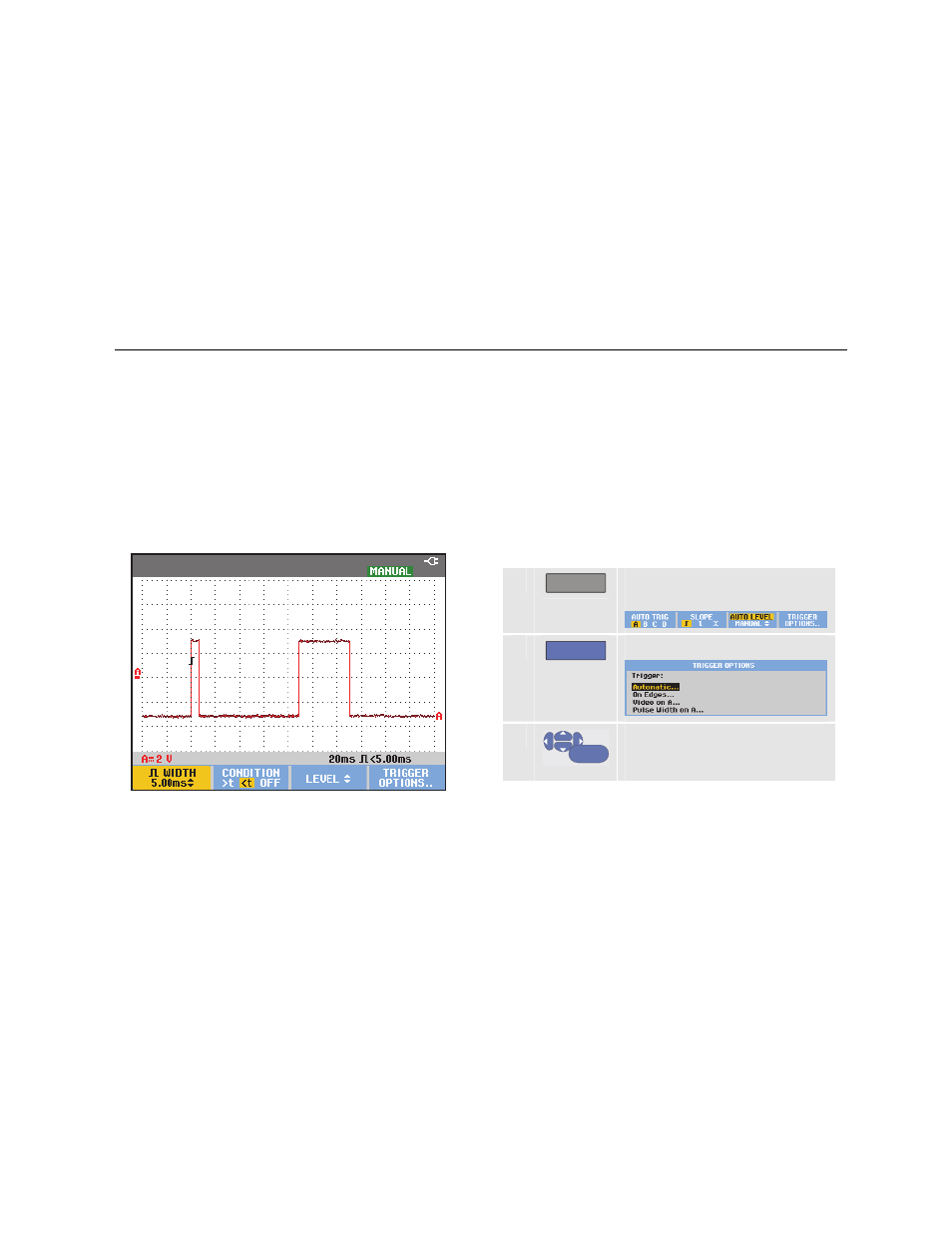

Figura 33. Disparo sobre transitorios rápidos cortos
Búsqueda de impulsos ausentes
El siguiente ejemplo explica el modo de buscar impulsos
ausentes en un tren de impulsos positivos. En este
ejemplo se parte del supuesto de que los impulsos tienen
una distancia de 100 ms entre los flancos de subida. Si el
tiempo se incrementase accidentalmente a 200 ms, faltará
un impulso. Para configurar el instrumento de medida de
forma que dispare sobre estos impulsos ausentes, es
necesario ajustarlo para que dispare sobre separaciones
superiores a unos 110 ms.
Proceda del siguiente modo:
1
TRIGGER
Abra las etiquetas de la tecla
TRIGGER .
2
F4
Abra el menú TRIGGER OPTIONS .
3
ENTER
Seleccione Pulse Width on A...
para abrir el menú T
RIGGER ON
P ULSE W IDTH .
