Utilización del osciloscopio y el medidor
Realización de mediciones con el medidor (modelo 190M-2)
1
39
El valor del elemento resistivo aparece en ohmios.
También aparecerá el gráfico de barras . (Consulte la
Figura 15).

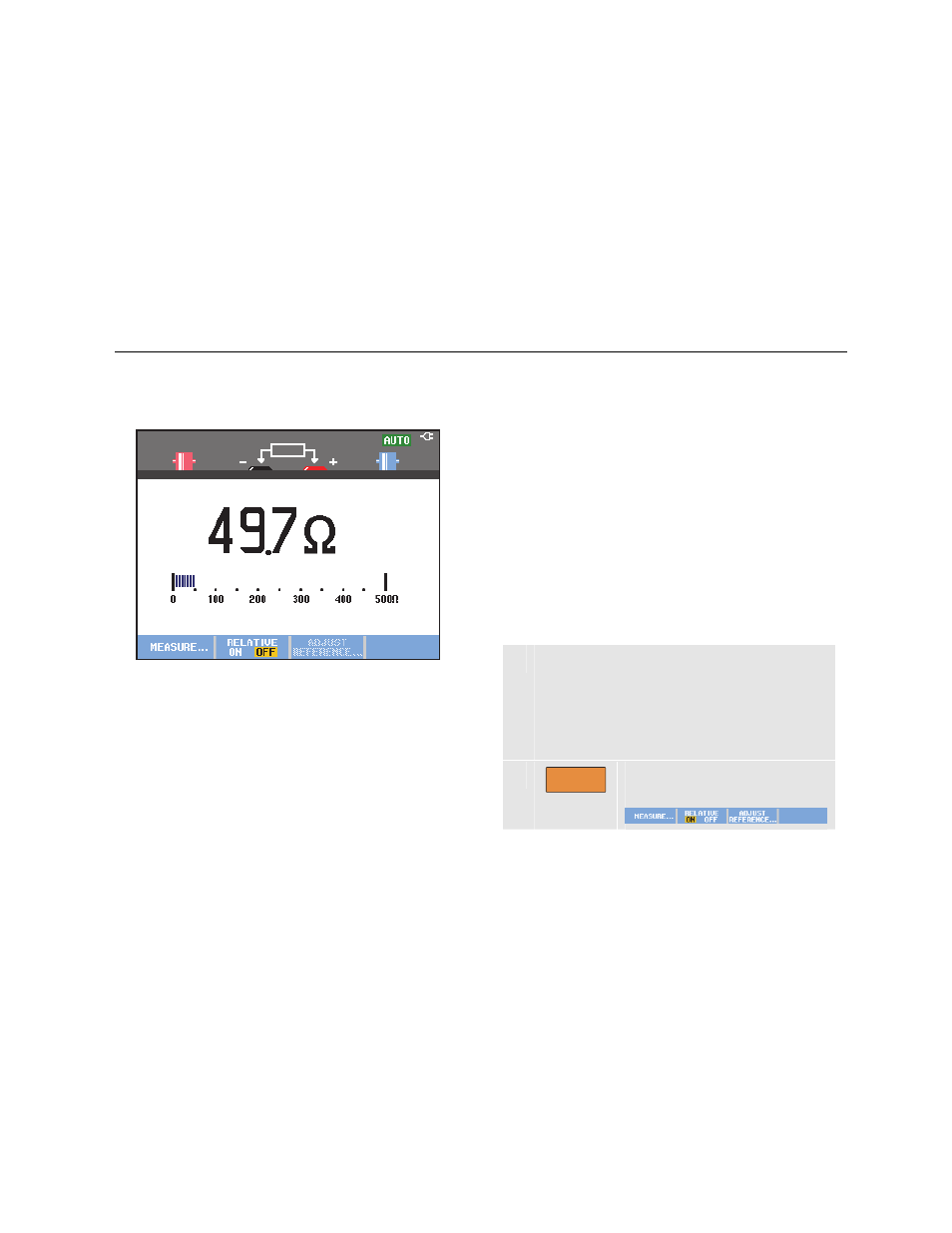

Figura 15. Lectura de los valores del elemento
resistivo
Realización de una medición de corriente
La corriente puede medirse tanto en modo de osciloscopio
como de multímetro. El modo de osciloscopio tiene la
ventaja de permitir la visualización de las formas de onda
mientras se realizan las mediciones. El modo de
multímetro tiene la ventaja de proporcionar una alta
resolución de medición.
El siguiente ejemplo explica una medición de corriente
típica en modo de multímetro.
XW Advertencia
Lea detenidamente las instrucciones
correspondientes a la sonda amperimétrica
que esté utilizando.
Para configurar el instrumento de medida, efectúe el
siguiente procedimiento:
1
Conecte una sonda amperimétrica (p. ej., Fluke
024-74, opcional) desde las salidas de clavija
banana de 4 mm al conductor que desee medir.
Asegúrese de que los conectores rojo y negro
de la sonda se correspondan con las entradas
roja y negra de la clavija banana. (Consulte la
Figura 16).
2
METER
Abra las etiquetas de la tecla
METER .
