190M Series Medical ScopeMeter
Manual de uso

16

Realización de las conexiones de
entrada

Para realizar mediciones con el osciloscopio, conecte la
sonda de tensión roja a la entrada A, la sonda de tensión
azul a la entrada B, la sonda de tensión gris a la entrada
C y, por último, la sonda de tensión verde a la entrada D.
Conecte los cables cortos de puesta a tierra cada sonda
de tensión a su propio potencial de referencia (consulte la
Figura 6).
Para realizar mediciones con el medidor, consulte la
sección correspondiente de este capítulo

XW

Advertencia

Para prevenir una descarga eléctrica, utilice
la funda de aislamiento (Figura 1, elemento e)
si utiliza las sondas sin la punta de sonda o el
muelle de puesta a tierra.

Notas

Para sacar el máximo partido al hecho de

contar con entradas flotantes aisladas
independientemente y para evitar los
problemas provocados por un uso
inadecuado, consulte el capítulo 6:
“Sugerencias”.

Para obtener una indicación precisa de la

señal medida, es necesario que la sonda
coincida con el canal de entrada del
instrumento de medida. Consulte la sección
“Calibración de las sondas de tensión” en el
capítulo 7.

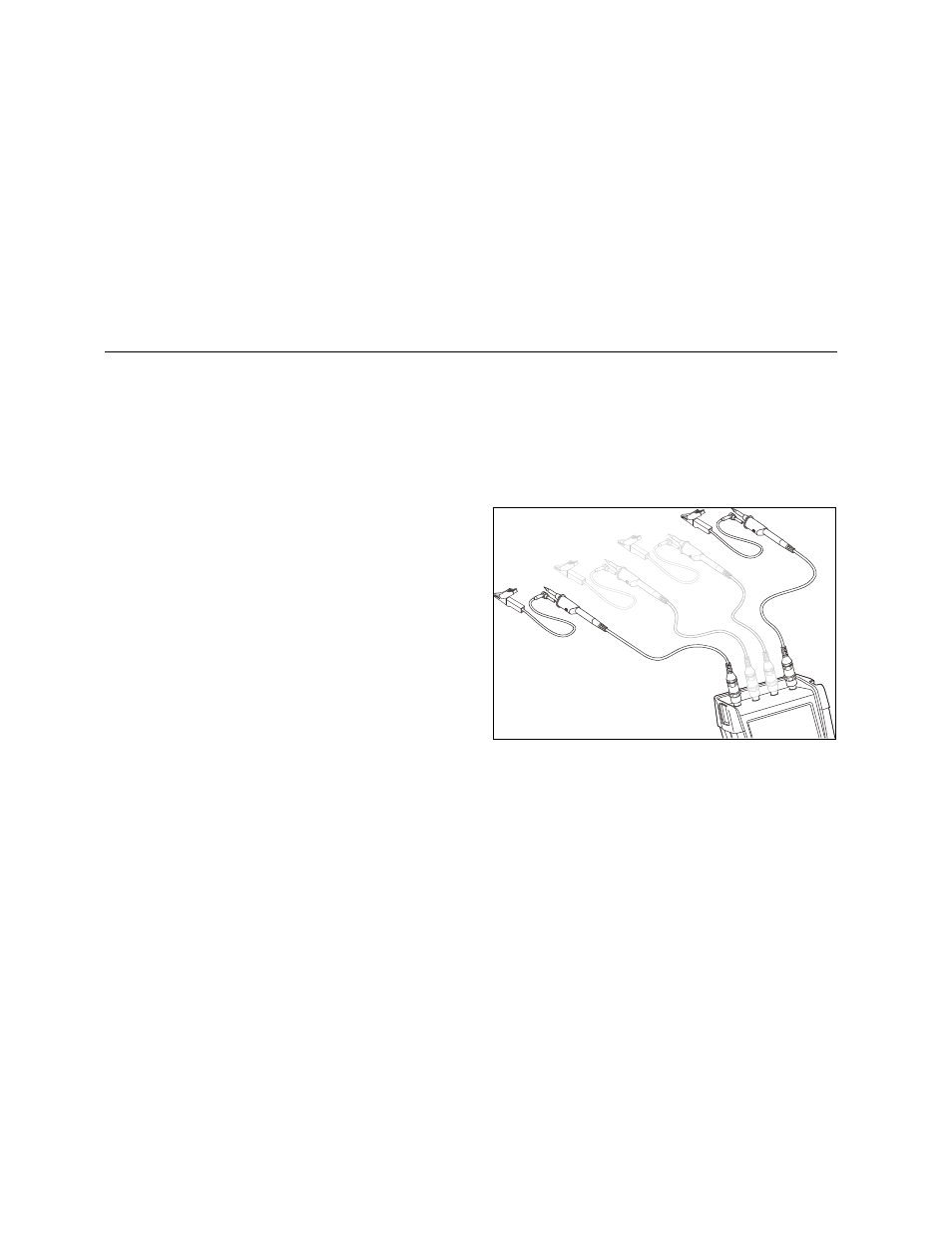

Figura 6. Conexiones de osciloscopio
